Усиление стен торкретированием

Усиление стен торкретированием — это наращивание сечения стены слоем торкрет-бетона (по ГОСТ 25192-2012 — мелкозернистого бетона, пневматически наносимого на поверхность), армированным сеткой на анкерах и включённым в работу стены по расчёту проекта. Метод применяют к несущим стенам из кирпичной кладки и к монолитным железобетонным стенам. Слой торкрет-бетона воспринимает нагрузку вместе со стеной при трёх условиях: сетку подобрали как арматуру, анкеры передают усилие со слоя в тело стены, толщину слоя и шаг анкеров назначил расчёт. Слой без анкеров и расчёта работает как защитное покрытие от влаги и выветривания, и в проекте его как усиление не учитывают. Прирост несущей способности считает проектная организация по нормам проектирования каменных и железобетонных конструкций. Подрядчик получает от неё рабочие чертежи со схемой армирования до выхода на стену. Перед проектированием стену обследуют: от прочности кладки или бетона зависит, удержит ли основание новый слой. Несущий слой наносят роторными торкрет-установками, модель подбирают по объёму работ, фракции смеси и высоте подачи на этаж.

Ключевые выводы

• Технадзор отличает несущий торкрет-слой от защитного по четырём признакам: сетка рассчитана как арматура, анкеры заведены в тело стены, есть связь со старым сечением, на руках расчёт и чертежи.
• Торкрет-обойма уступает стальной обойме, тяжам, инъектированию и углепластику на стенах, где нельзя добавить толщину и вес или устроить мокрые процессы в эксплуатируемом помещении.
• В испытаниях НИУ МГСУ (2023) торкрет-бетон отрывался от полнотелого керамического кирпича по самому кирпичу. Слабым звеном оказалось основание, поэтому обследование кладки проводят до проекта.
• Перед выходом на стену подрядчик забирает у проектировщика заключение обследования, схему усиления с одной или двух сторон, параметры сетки, тип и шаг анкеров, класс торкрет-бетона и толщину слоя по расчёту.
• Установку АС-2 по РЭ редакции 2025 выбирают, когда нужна подача сухой смеси по вертикали до 100 м при частицах до 16 мм.
• Установка АС-3 по РЭ редакции 2020 работает с фракцией до 20 мм и выдаёт 3–6 м³/ч теоретической производительности, на объекте фактическая ниже табличной.

Задача «усилить стену торкретом» приходит к подрядчику и без проекта: есть трещина, есть площадь в смете и срок. Если нанести слой по сетке без анкеров и без расчёта, на стене окажется защитное покрытие, которое в акте названо усилением. Разница всплывёт при следующем обследовании, и вопросы зададут тому, кто наносил слой. Ниже разбираем, как отличить несущий слой от защитного, где торкрет-обойма проигрывает другим методам, что требовать от проектировщика и какая установка закроет объём.

Когда несущей стене нужно усиление: признаки и причины

Если трещина проступает через свежую штукатурку, повреждение сидит в теле кладки или бетона, и отделочный слой его не остановит. Пока причина действует, новая трещина повторит старую. Прораб на объекте узнаёт такие стены по пяти признакам и до штукатурных работ вызывает обследователя.

• Растущие трещины. Гипсовый маяк на трещине рвётся, раскрытие увеличивается от сезона к сезону. Сюда же относят наклонные трещины от углов проёмов и вертикальные, которые проходят через несколько рядов кирпича.
• Выпучивание. Стена отклоняется от вертикали: это видно по отвесу или по зазору в узле опирания перекрытия.
• Смятие под опорами. Под концами перемычек и балок кирпич раздроблен, прямо под опорной зоной идут короткие вертикальные трещины.
• Размороженная кладка. Кирпич слоится и крошится по лицу. Чаще всего это видно у цоколя, под протекающими сливами и карнизами.
• Выветренные швы. Раствор выкрашивается вглубь шва, и ряды кирпича теряют связь между собой.

От объекта к объекту повторяются одни и те же причины: неравномерная осадка основания, надстройка этажа, новые или расширенные проёмы в несущей стене, рост нагрузок при смене назначения здания. К ним добавляются повреждения от протечек, пожара и вибрации.

При любом из этих признаков решение об усилении несущей стены принимают по заключению обследования. Оно показывает, какие участки ещё работают, какие уже нет и остановилась ли причина повреждений. Эти данные нужны проектировщику для расчёта. Если заказать усиление трещин стены без обследования, главный вопрос останется открытым: при продолжающейся осадке любой новый слой треснет вместе с кладкой.

По данным Фонда развития территорий, цит. по «Коммерсантъ», 2025, на 1 октября 2025 года в России аварийными признаны 23 млн м² жилья. Ещё около 2,2 млн м² переходят в непригодные ежегодно. Статистика охватывает весь жилой фонд со стенами из любых материалов, поэтому объём работ по усилению из неё не выводится. Но направление видно: аварийный фонд пополняется каждый год, и вопрос об усилении несущей стены в существующем здании подрядчик будет получать и дальше.

Усиление подпорных стен решает другую задачу: такие стены держат давление грунта, и признаки повреждений у них другие. Этому посвящён отдельный материал: укрепление откосов и подпорных стен набрызг-бетоном.

Усиление стен торкретированием или ремонт

Усиление стен торкретированием и ремонт стены выполняют одной установкой, одной смесью и одним оператором. Слой одинаковой толщины может оказаться как усилением, так и ремонтом. Всё решают связь слоя со стеной и расчёт. По виду готовой поверхности технадзор разницу не увидит, потому что она заложена в проекте и скрыта в армировании.

Защитную роль торкрета нормы описывают отдельным термином. В СП 72.13330.2016 (п. 3.27а) торкрет-бетонное покрытие названо защитным: это покрытие из бетона на основе цемента, наносимое методом торкретирования. Такой слой закрывает кладку или бетон от влаги и выветривания, выравнивает поверхность и восстанавливает защитный слой арматуры. Нагрузку со стены такой слой не принимает. Если проект не учёл его в расчёте, в несущую способность его не засчитывают. Торкрет-штукатурка в роли гидроизоляции относится к той же группе: у неё своя задача, прочность стены она не повышает.

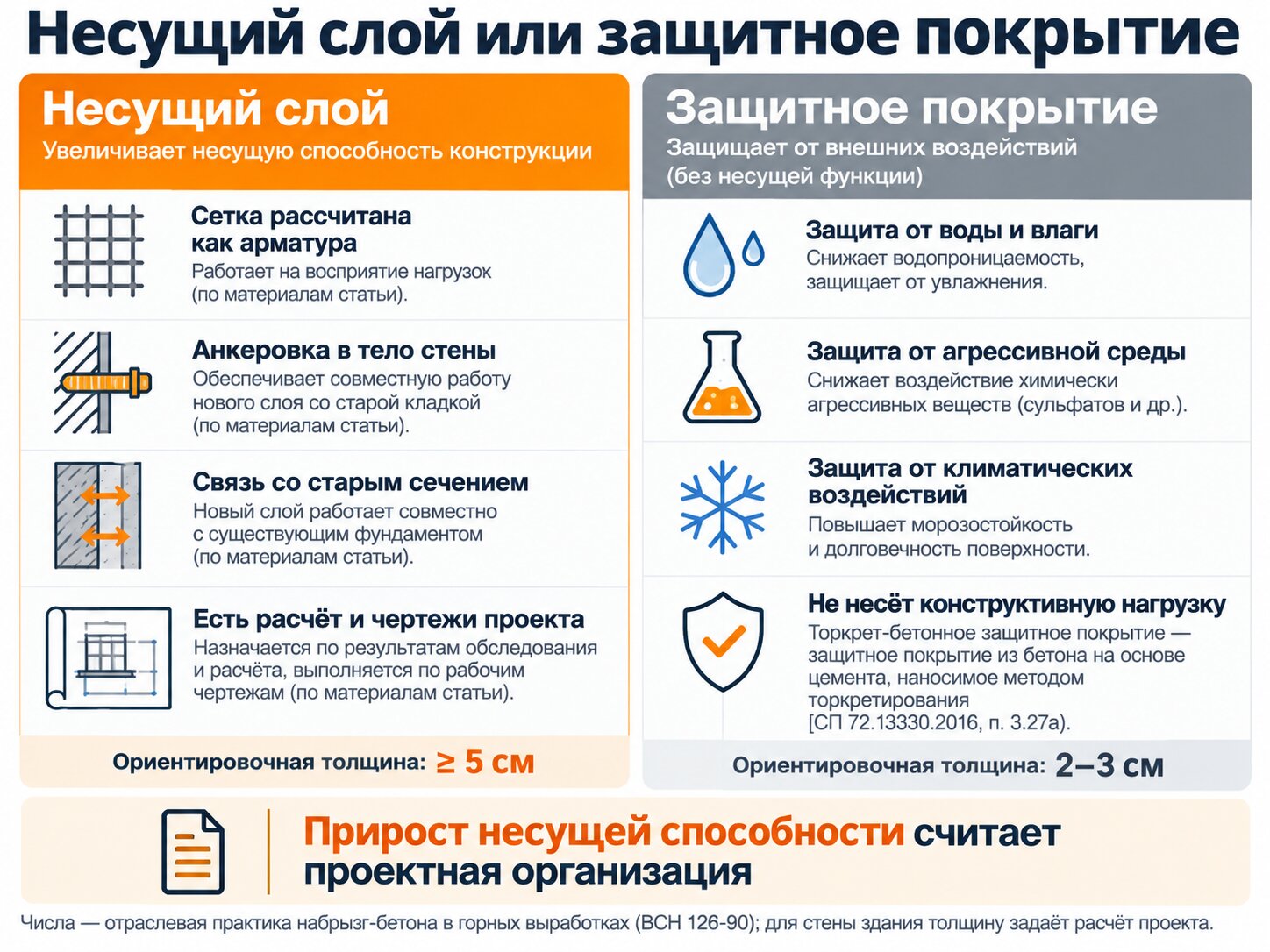

Несущий слой узнают по четырём признакам. Если нет хотя бы одного, на стене защита или ремонт, как бы ни называлась позиция в смете.

• Сетка рассчитана как арматура. Диаметр стержней, размер ячейки, нахлёсты и класс стали проектировщик подбирает под расчётное усилие. Кладочная сетка, взятая с того, что было на складе, даёт армированную штукатурку.
• Слой заанкерен в тело стены. Анкеры с шагом и глубиной заделки по проекту передают усилие со слоя на кладку или бетон. Сетка на дюбелях у поверхности держит только собственный вес слоя.
• Новый слой связан со старым сечением. Основание готовят так, чтобы торкрет-бетон и стена деформировались вместе и слой не отслаивался под нагрузкой. Испытания НИУ МГСУ 2023 года показали, что в паре «торкрет-бетон и кирпич» слабым звеном бывает само основание, поэтому состояние стены входит в исходные данные расчёта.
• Есть расчёт и рабочие чертежи. В них указаны толщина слоя, класс торкрет-бетона, схема армирования и анкеровки, последовательность работ. Без расчёта прирост несущей способности подтвердить нечем.

Толщина сама по себе усиление не доказывает, хотя несущий слой обычно толще защитного. Ориентир даёт отраслевая практика набрызг-бетона в горных выработках. ВСН 126-90 (п. 3.25) назначает не менее 5 см для набрызг-бетона, который работает как расчётная несущая конструкция самостоятельно или вместе с анкерами и арками. По тому же пункту защитный слой рабочей арматуры начинается от 2 см, покрытие против выветривания от 3 см. Для стены здания параметры задаёт проект: толщину несущего слоя проектировщик получает из расчёта. Тоннельные цифры показывают только порядок разницы между двумя ролями слоя.

Порядок операций, способ набора проектной толщины и проверки при сдаче зависят от технологии, а не от назначения слоя. Эти вопросы разобраны в материалах об этапах технологии торкретирования от смеси до приёмки и о том, какой толщины наносят слой за один проход.

Для прораба отсюда следует правило. Если в задании «усилить стену торкретом» нет расчёта, схемы анкеровки и спецификации сетки, на выходе получится защитное покрытие. Выдавать такой слой за усиление стены бетоном рискованно: при следующем обследовании его не засчитают в несущую способность, а причина повреждений останется. Недостающие документы запрашивают у проектировщика до выхода на стену.

Торкрет-обойма, стальная обойма, тяжи, инъектирование, композиты — сравнение методов усиления стен

СП 70.13330.2012 в пунктах 9.17.3–9.17.4 называет для каменных стен инъекции раствора, стальные обоймы, железобетонные обоймы и обоймы из углепластика, а в п. 9.17.5 задаёт контроль стальных предварительно напряжённых тяжей. Торкрет-обоймы среди этих пяти способов нет. Мы считаем её разновидностью железобетонной обоймы, и это наша инженерная трактовка, прямой цитаты нормы за ней нет. Основания для трактовки такие: в обоих методах арматурная сетка связана со стеной, а слой бетона работает вместе со стеной по расчёту. Отличается только укладка бетона: его набрызгивают, опалубка не нужна. Норматив определяет, как выполнить и проверить работы, а метод выбирает проект.

Цен и цифр прироста несущей способности в таблице нет. Их даёт только расчёт конкретной стены.

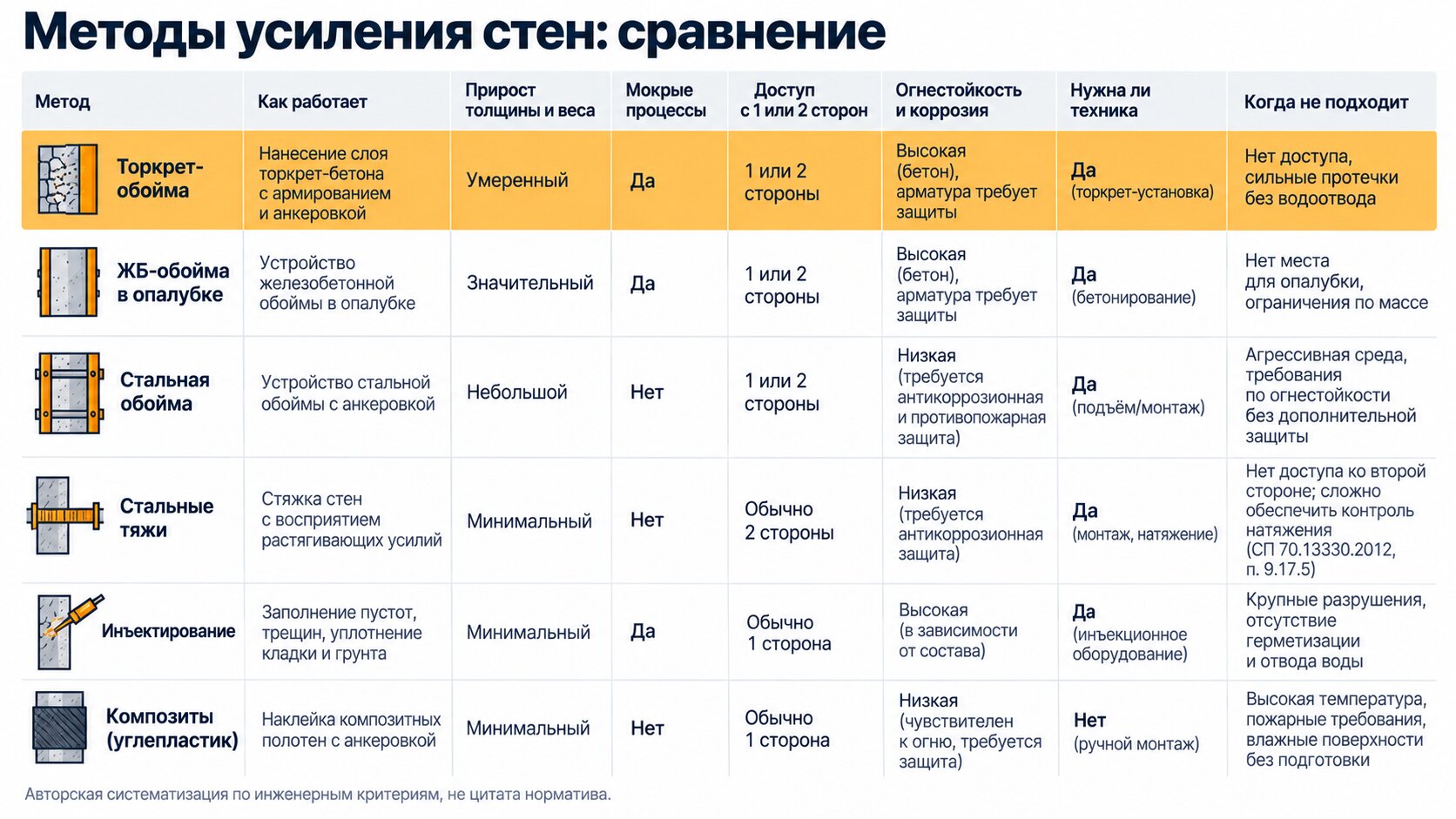

Таблица. Методы усиления стен: наша систематизация по семи инженерным критериям

Метод	Как работает	Толщина и вес	Мокрые процессы	Доступ	Огонь и коррозия	Что нужно из техники	Когда не подходит
Торкрет-обойма	Слой торкрет-бетона по сетке на анкерах увеличивает сечение стены	Прибавляет сантиметры по расчёту, вес заметный	Да: набрызг, отскок, пыль при сухом методе	1 сторона при анкеровке в тело стены, 2 стороны для обоймы со сквозными связями	Бетон закрывает сетку, если защитный слой выдержан по проекту	Торкрет-установка, компрессор, электропитание по РЭ модели	Кладку не обследовали; в помещении нельзя пылить и лить воду
ЖБ-обойма в опалубке	Каркас и бетон, залитый в опалубку, увеличивают сечение	Больше, чем у торкрет-обоймы: нужен зазор под бетонирование и вибрирование	Да: бетонирование, выдержка в опалубке	Обычно 2 стороны или простенок по контуру	Арматура закрыта бетоном	Опалубка, подача бетона, вибратор	Тесное помещение, высокая глухая стена без опор для опалубки
Стальная обойма	Уголки по граням и планки обжимают простенок или столб	Прибавка к толщине небольшая	Нет, кроме защитной штукатурки	Со всех сторон элемента	Без огнезащиты сталь при пожаре теряет несущую способность, нужна антикоррозионная защита	Сварочный пост	На длинной глухой стене обойму не замкнуть
Стальные тяжи	Предварительно напряжённые тяжи стягивают стены и не дают трещинам раскрываться	Сечение не меняется	Нет	По наружным граням, со сквозными проходками	Открытая сталь: нужны огнезащита и антикоррозия	Натяжные устройства, контроль усилия	Когда стене не хватает прочности на сжатие
Инъектирование	Раствор под давлением заполняет трещины и пустоты, кладка снова работает как единое целое	Габариты не меняются	Только внутри кладки	1 сторона	Огнестойкость стены не меняется	Инъекционный насос, трубки	Кладка раздроблена или нужно увеличить сечение
Композиты (углепластик)	Ламели или ткань на эпоксидном клее работают на растяжение	Миллиметры, вес почти не растёт	Нет, клеевая технология	1 или 2 стороны	Эпоксидная матрица боится нагрева, нужна огнезащита; сам материал не корродирует	Ручной инструмент, подготовка основания	Рыхлое или влажное основание; огнезащиту не предусмотрели, а огнестойкость нужна

Из шести методов усиление стен обоймой из торкрет-бетона выгоднее всего на длинной стене, где нужно и увеличить сечение, и восстановить повреждённую поверхность, а опалубку поставить некуда. Слой набрызгивают с одной стороны по сетке на анкерах. Если проект предусматривает усиление кирпичных стен обоймами на большой площади, торкрет избавляет от опалубки, самой трудоёмкой операции железобетонной обоймы. Усиление стен железобетонной обоймой в опалубке выигрывает на коротких простенках, куда удобно подать бетон и где опалубку есть к чему закрепить.

Торкрет-обойма уступает другим методам в четырёх ситуациях:

1. Стены расходятся, трещины раскрываются в углах и на примыканиях. Здесь нужно усиление стен тяжами: они стягивают здание по контуру без мокрых работ. По п. 9.17.5 СП 70 усилие натяжения проверяют динамометрическим ключом или индикатором часового типа, поэтому на объекте нужен человек с поверенным инструментом.
2. Кладка целая, трещины локальные. Усиление стен инъектированием восстанавливает монолитность и не меняет габариты стены. СП 70 допускает для инъекций цементно-песчаные, беспесчаные и цементно-полимерные растворы, состав выбирают по степени повреждения.
3. Простенок или отдельный столб. Стальная обойма замыкается по контуру и обходится без воды и отскока. Торкрет-обойма на узком простенке теряет своё преимущество: площадь маленькая, а подготовить анкеры и сетку всё равно нужно.
4. Эксплуатируемое помещение, где важен каждый сантиметр. Углепластик почти не меняет толщину стены, и мокрых работ нет. Взамен нужны ровное прочное основание и огнезащита.

Ещё одно ограничение действует для всех методов, которые наращивают слой на стену. Если основание слабое, усилие передаётся на разрушенную кладку и разрушение пойдёт по ней, поэтому прочность основания проверяют обследованием до выбора метода.

Методы усиления стен можно сочетать. Проект может назначить инъектирование трещин до нанесения торкрет-обоймы или тяжи в дополнение к ней. Схему и расчёт выполняет проектная организация по нормам проектирования каменных и железобетонных конструкций. По таблице подрядчик проверяет, почему проект выбрал именно этот метод и чем придётся работать на стене.

Одностороннее или двустороннее усиление стены

Схему усиления стены торкретированием выбирают по доступу к ней. Торкрет-бетон ложится только на ту грань, к которой можно подойти с соплом и смонтировать сетку. Одностороннее усиление стены подходит, когда вторая грань недоступна или повреждения сосредоточены с одной стороны. Двусторонняя схема даёт торкрет-обойму: две сетки, связанные сквозь стену, охватывают кладку и сдерживают её поперечное расширение под нагрузкой. Слой на одной грани наращивает сечение только с этой стороны и кладку не охватывает.

На выбор влияют четыре условия.

• Доступ. Одну грань оставляют стена подвала с грунтом снаружи, брандмауэр вплотную к соседнему зданию и эксплуатируемое помещение, которое нельзя освободить. Фасадная стена с лесами снаружи и свободным помещением внутри допускает обе схемы.
• Толщина кладки. В стене в два кирпича (510 мм) анкер одностороннего слоя входит лишь на часть толщины, и дальняя половина сечения остаётся без новой арматуры. Чем толще стена, тем важнее проверить, включит ли один слой в работу всё сечение. Ответ даёт расчёт.
• Характер повреждений. При сквозных трещинах, расслоении кладки по толщине и выпучивании стену нужно стянуть поперёк. Выветренный наружный слой и разрушенные швы на одной грани можно закрыть односторонним слоем, если расчёт это подтверждает.
• Связь сеток. Односторонний слой держится на анкерах в теле стены. При двустороннем сетки соединяют сквозными связями через отверстия в кладке. Отверстия размечают с обеих сторон и перед сверлением проверяют скрытые сети.

Условие на объекте	Вероятная схема	Что уточнить в проекте
Стена подвала, снаружи грунт	Односторонняя, изнутри	Тип, глубину и шаг анкеров
Стена вплотную к соседнему зданию	Односторонняя	Хватает ли одного слоя по расчёту
Повреждения только на одной грани	Односторонняя по повреждённой грани	Состояние кладки по толщине по данным обследования
Сквозные трещины, расслоение, выпучивание	Двусторонняя со сквозными связями	Шаг связей и их расположение относительно трещин
Рост нагрузки при доступе с двух сторон	Решает расчёт по обеим схемам	Почему выбрана именно эта схема

У двусторонней схемы есть цена. При той же толщине слоя она требует вдвое больше торкрет-бетона. Помещения с обеих сторон теряют полезную площадь на толщину слоя. Работы идут в двух зонах, и соседнее помещение приходится выводить из эксплуатации. Односторонний слой требует половину смеси и занимает одно помещение, но его несущая способность ограничена анкеровкой в тело стены.

Схему назначает проект по результатам обследования и расчёта. Если в рабочих чертежах усиление стены показано без обоснования схемы, задайте проектировщику три вопроса. Почему выбрана одна или две стороны? Как анкеры или связи передают усилие со слоя на кладку? Что поменяется в армировании, если на объекте доступ ко второй грани окажется другим?

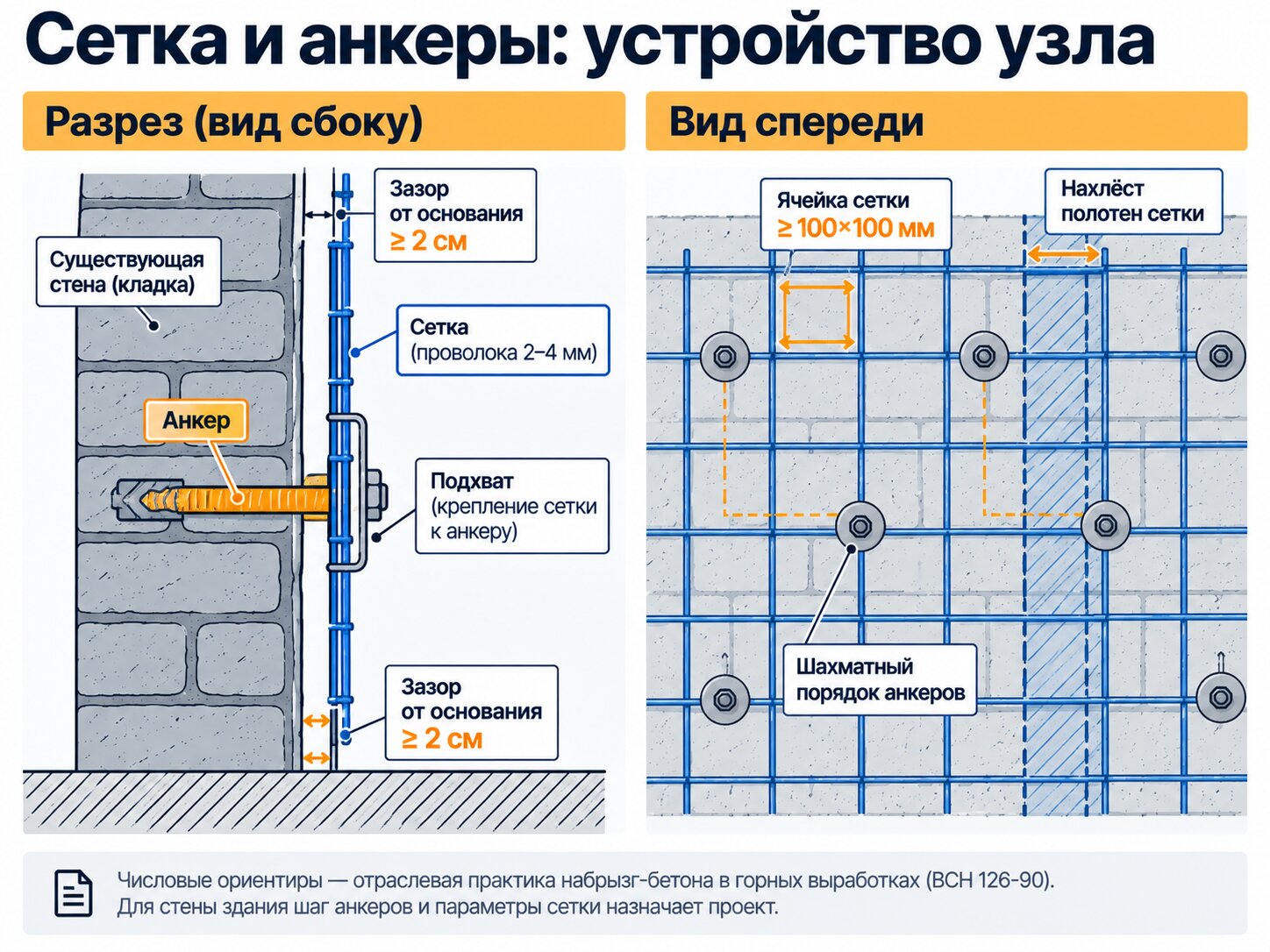

Сетка и анкеры — что превращает торкрет-слой в несущий

Усиление стен сеткой без анкеров даёт армированную штукатурку: сетка воспринимает растяжение внутри нового слоя, но передать усилие на стену ей нечем. Совместная работа слоя и стены начинается, когда соединены два элемента. Сетка работает как арматура нового сечения, анкеры связывают её и торкрет-бетон с телом кладки или бетона. Диаметр стержней, шаг и глубину заделки анкеров назначает расчёт, поэтому оба элемента указывают в рабочих чертежах.

При усилении стен сеткой каждый узел армирования решает свою задачу, и у каждого есть параметр, который проверяют на стене:

• Анкер передаёт усилие со слоя на стену. Без него связь держится только на сцеплении по плоскости контакта, а сцепление зависит от состояния старой поверхности.
• Зазор между сеткой и основанием даёт бетону обволочь проволоку со всех сторон. Сетка оказывается внутри слоя и работает вместе с ним.
• Нахлёст соседних карт сохраняет неразрывность армирования. На стыке без нахлёста слой работает как неармированный, величину нахлёста задаёт проект.

Усиление стены арматурой в торкрет-слое оценивают по этим трём узлам. Толщина слоя и марка смеси тоже важны, но без анкеров и правильно поставленной сетки они не превращают покрытие в часть несущего сечения.

СП 72.13330.2016 (п. 18.3а) описывает варианты армирования торкрет-бетонного покрытия: стальная или оцинкованная сетка, неметаллическая сетка, фибра и их сочетания, в том числе с крепёжными анкерными элементами. Для защитного покрытия анкеры в этом перечне остаются одним из вариантов. Несущему слою без них не обойтись: иначе усилию не через что перейти в стену. Фибра меняет работу слоя на растяжение иначе, чем сетка. Её разбирает отдельный материал об армировании торкрет-бетона стальной фиброй.

Руководство ЦНИИПромзданий М10.1/06 (п. 8.6) рекомендует для надёжного соединения торкрет-покрытия с основанием анкерные крепления, в том числе вместе с армирующими сетками. Анкеры ставят рядами, желательно в шахматном порядке. Расстояние между ними определяют расчётом и указывают в проекте крепления. Причину руководство не называет. Наша инженерная трактовка: при шахматной раскладке точки передачи усилия распределяются по стене равномернее, чем при квадратной сетке с тем же числом анкеров.

Числовой ориентир по самой сетке в нормативах есть только из смежной, тоннельной практики. ВСН 126-90 (п. 3.43–3.44) для набрызг-бетонных покрытий горных выработок требует ячейку не менее 100×100 мм при диаметре проволоки 2–4 мм и отступ сетки от основания не менее 2 см. Сетку прижимают стержневыми подхватами, которые заводят за опорные плитки анкеров или приваривают к выступающим концам анкеров. Документ написан для тоннелей и метрополитенов, стены зданий он не регулирует. Для стены эти числа годятся как проверка здравого смысла, а параметры сетки и анкеров берут из проекта.

Старший инженер ООО «ПК «Торнадо» Фёдоров С. А., 25 лет в торкретировании, называет три ошибки армирования, которые чаще других встречаются при усилении. После нанесения бетон закрывает все три, поэтому ловить их нужно до пуска установки.

1. Сетка без анкеров. Карту фиксируют монтажным крепежом, чтобы она не сползла при набрызге. Такой крепёж держит сетку на время работ, но усилие со слоя на стену не передаёт. Перед нанесением сверяют с проектом число, шаг и схему анкеров и проверяют, что сетка закреплена именно к ним.
2. Сетка вплотную к кладке. Смесь не проходит за проволоку, за ней остаются пустоты. Со стороны стены сетка оказывается без бетона и не работает как арматура. Проектный зазор держат подхватами или фиксаторами, его проверяют по всей карте, особенно на углах и стыках.
3. Нанесение по неочищенным швам. Выветренный раствор и пыль остаются между кладкой и новым слоем, и сцепление идёт по самому слабому материалу. Швы расчищают до плотного раствора и обеспыливают до монтажа сетки, потому что после установки карт доступ к ним хуже.

Режимы нанесения смеси по смонтированной сетке (дистанцию сопла, число проходов, уход за слоем) описывает статья технология торкретирования стен по армирующей сетке.

Кирпичная кладка и монолитная стена — что меняется в усилении

Усиление кирпичных стен торкретом работает, если основание выдержит новый слой. В лабораторном опыте слабым звеном оказался сам кирпич, а контакт со слоем выдержал. Поэтому кладку и монолит готовят к усилению по-разному.

Кирпичная кладка

Группа НИУ МГСУ испытала на сцепление 20 образцов торкрет-бетона, нанесённого на полнотелый керамический кирпич. Отдельные образцы показали от 0,2 до 1,0 МПа, и во всех зафиксированных случаях отрыв прошёл по кирпичу, а не по контакту с новым слоем (Гладких В. А. и др., НИУ МГСУ, 2023). В том же исследовании модуль упругости торкрет-бетона составил 26 400 МПа, что соответствует тяжёлому бетону B20. Призменная прочность в среднем достигла 42 МПа. Совместную работу слоя и кладки авторы объясняют шпонками в швах и адгезией бетона к кирпичу.

У этих цифр узкие границы применимости. Испытывали полнотелый керамический кирпич на лабораторных плитах, в контексте восстановления стен после взрывных повреждений. На силикатный кирпич, пустотелый камень и выветренную кладку результат не переносят. Вывод авторов касается только сцепления, армирование и расчёт он не затрагивает. Инженеру отсюда нужно другое: если кирпич разрушается раньше контакта, несущую способность системы ограничивает основание. Поэтому усиление кирпичных стен начинают с обследования кладки, а анкеровку и сетку назначает проект по его результатам.

В руководстве М10.1/06 ЦНИИПромзданий (рис. 8.7) приведена схема такой системы для кладки из природного камня. Арматурную сетку крепят анкерной скобой, старый раствор из швов выбирают, поверхность очищают пескоструем и только потом наносят торкрет-бетон. Торкретирование кирпичных стен идёт по той же схеме: сетка на анкерах, расчищенные швы, слой по проекту. Порядок работ на кладке разобран в отдельном материале «подготовка кладки и расшивка швов под торкрет».

Монолитная железобетонная стена

При усилении монолитной стены слой ложится на старый бетон с арматурой, шпонок из швов кладки здесь нет. Руководство М10.1/06 (п. 8.10) для восстановления железобетонных элементов требует обеспечить надёжное сцепление нового торкрет-бетона со старым бетоном. Старую арматуру перед нанесением очищают от ржавчины, а вновь установленные сетки надёжно защищают.

Обследование железобетонной стены ищет другие данные, чем обследование кладки: прочность старого бетона, сечение и коррозию оголённой арматуры, зоны отслоения. Эти данные нужны проектировщику, чтобы решить, как связать новый слой со старым сечением. Без них усиление железобетонной стены сводится к нанесению защитного покрытия. Колонны, балки и плиты наращивают по той же логике, но по другой расчётной схеме. Этому посвящён материал «усиление железобетонных колонн, балок и плит торкретом».

Что должно быть в проекте усиления стены — чек-лист для подрядчика

По СП 70.13330.2012 (п. 9.17.1) каменные конструкции реконструируемых и повреждённых зданий усиливают по рабочим чертежам проектной организации. В этих чертежах указана последовательность работ. Подрядчику отсюда следует правило: без комплекта чертежей усиления стен на стену с торкрет-установкой не выходят. Технадзор сверяет выполненный слой с проектом, и если сверять не с чем, слой торкрет-бетона примут как отделку. С монолитной железобетонной стеной то же самое: новый слой начинает работать вместе со старым сечением только тогда, когда его учли в расчёте.

Чек-лист: что должно быть в проекте

Проверьте проект усиления стен по девяти пунктам до мобилизации. Если какого-то пункта нет, закройте его вопросом к проектировщику: на приёмке его уже не решить.

1. Заключение обследования. Фактическая прочность кладки или бетона, карта трещин и повреждений, причины дефектов. Проект без обследования опирается на допущения о прочности основания.
2. Схема усиления. Слой с одной стороны или обойма с двух, границы усиливаемых участков на развёртке стены.
3. Армирование. Тип сетки, диаметр стержней, размер ячейки, длина нахлёста, зазор от основания.
4. Анкеры. Тип, диаметр, глубина заделки в тело стены, шаг и схема расстановки. При двусторонней схеме нужны ещё и сквозные связи между сетками.
5. Класс торкрет-бетона по прочности. Для наружной стены также требования к морозостойкости.
6. Толщина слоя по расчёту, с допуском.
7. Защита металла. Антикоррозионная обработка анкеров и сеток, требования к сварке крепёжных деталей.
8. Захватки и последовательность. Какие участки идут первыми, нужны ли временные подпорки или разгрузка стены.
9. Требования к приёмке. Что контролируют, какие акты скрытых работ оформляют, как проверяют сцепление слоя с основанием.

Расчёт усиления стены выполняет проектная организация по нормам проектирования каменных и железобетонных конструкций. Подрядчику нужен результат расчёта в чертежах: толщина, армирование и анкеровка. Если в проекте написано «торкретировать слоем 50 мм», а сетки и анкеров нет, то по документам это защитное покрытие.

Что проверяют при приёмке по СП 70

Пункт 9.17.7 того же СП 70 перечисляет четыре позиции контроля при усилении каменной кладки: подготовку поверхности, соответствие конструкций усиления проекту, сварку крепёжных деталей и антикоррозионную защиту. Три из четырёх позиций можно проверить только по проекту. Соответствие без чертежа не с чем сравнить, а требования к сварке и защите металла задаёт проектировщик. Подготовку основания контролируют отдельно, о ней подробно написано в статье как подготовить основание стены перед нанесением.

Вопросы проектировщику, если пункта нет

• Какой прочности основание принято в расчёте и на каком обследовании оно основано?
• Работает ли слой вместе со стеной или считается защитным?
• Где указаны тип, глубина заделки и шаг анкеров?
• Какой класс торкрет-бетона заложен и допускается ли сухой способ нанесения?
• В какой очерёдности усиливать участки и нужна ли разгрузка стены?

Письменные ответы на эти пять вопросов, внесённые в проект усиления стен как изменения, защищают подрядчика при приёмке. Устные договорённости с проектировщиком технадзор к акту не приложит.

Какая установка нужна для усиления стен — подбор под объём и условия объекта

Под усиление стены подбирают одну из двух электрических моделей линейки: АС-2 или АС-3. Выбор между ними зависит от пяти параметров объекта. Почти все они берутся из проекта, в каталоге их нет.

1. Объём смеси. Площадь стены умножают на толщину слоя по расчёту. Условный пример: 250 м² при проектных 60 мм дают 15 м³ торкрет-бетона в теле слоя без учёта отскока. По этому объёму и сроку работ определяют нужную производительность.
2. Крупность заполнителя. Установка пропускает частицы до определённого размера, и смесь по проекту должна в него уложиться.
3. Высота подачи. Считают от места установки до верхней отметки усиливаемой стены.
4. Питание. Обе модели по РЭ подключают к трёхфазной сети 3×380 В: у АС-2 (редакция 2025) это указано в таблице ТТХ, у АС-3 (редакция 2020) — в разделе о подключении, в таблице ТТХ записано «380 В, 50 Гц».
5. Компрессор. В РЭ каждой модели указано давление воздуха, и компрессор на площадке подбирают под это значение.

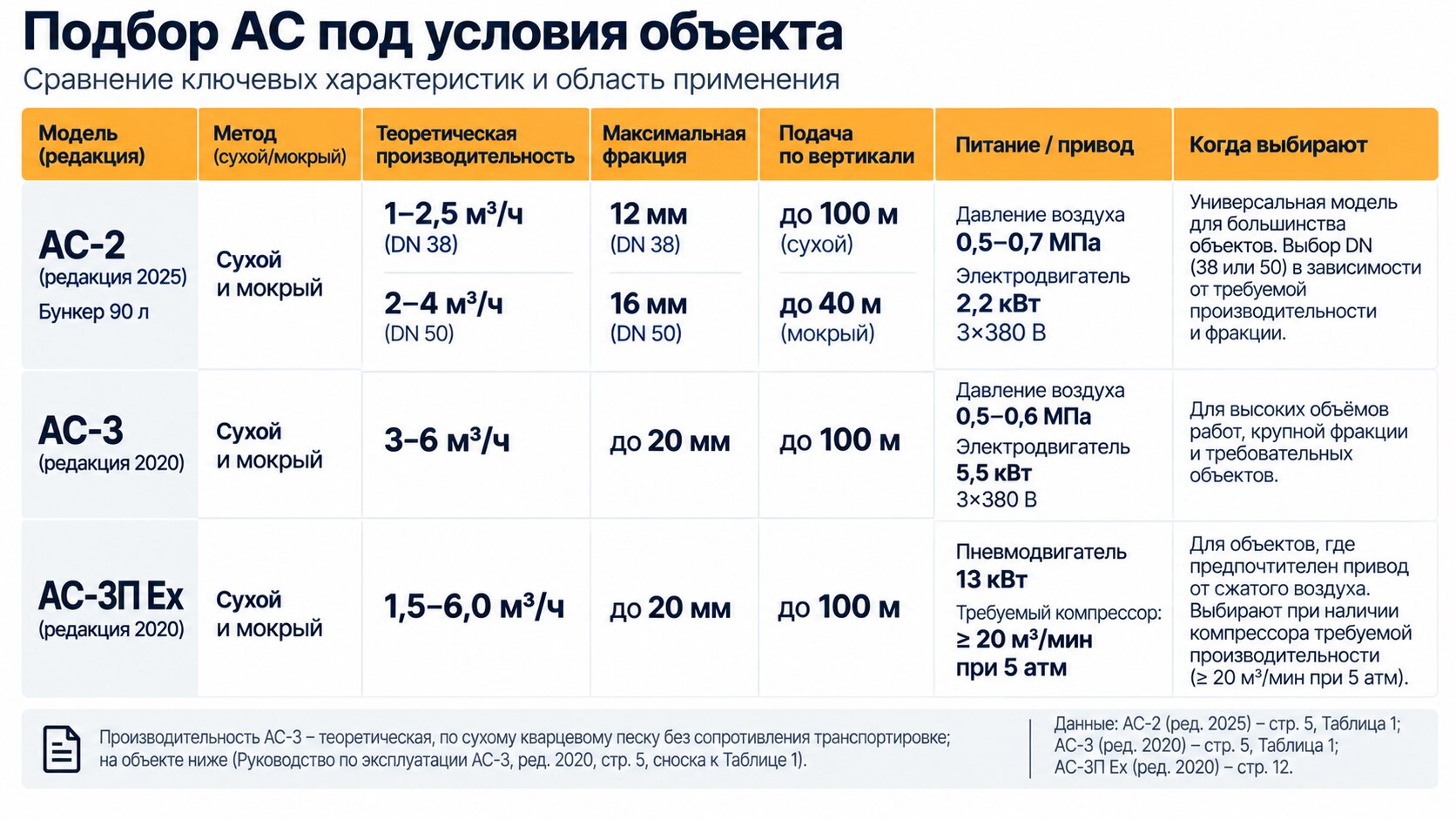

Условие объекта	Модель	Что указано в РЭ
Стена в эксплуатируемом здании, работа захватками из помещения, мелкий заполнитель	АС-2, редакция 2025	1–2,5 м³/ч на рукаве DN 38 или 2–4 м³/ч на DN 50; частицы до 12 / 16 мм; по вертикали до 100 м сухим методом и до 40 м мокрым; давление на компрессоре 0,5–0,7 МПа; двигатель 2,2 кВт
Протяжённые стены цехов и корпусов, заполнитель до 20 мм	АС-3, редакция 2020	3–6 м³/ч; частицы до 20 мм; по вертикали до 100 м; давление на компрессоре 0,5–0,6 МПа; двигатель 5,5 кВт

Табличная производительность показывает верхнюю границу. План смены по ней не строят. В сносках к таблице характеристик РЭ АС-3 редакции 2020 сказано, что производительность определяют по сухому кварцевому песку при отсутствии сопротивления транспортировке. Там же указано, от чего зависит дальность подачи на объекте: от состава и влажности смеси, состояния рукавов, давления и объёма воздуха на компрессоре. Поэтому график захваток по стене закладывают с запасом, а подачу на верхние этажи проверяют пробным запуском на той смеси, которую утвердил проект.

В линейке есть и АС-3П Ех с пневмоприводом. По РЭ редакции 2020 ей нужен компрессор производительностью не менее 20 м³/мин при 5 атм, поэтому внутри эксплуатируемого здания её выбирают редко.

Способ подачи тоже влияет на выбор модели. Оценка автора, в нормативах её нет: при усилении по сетке на высоких стенах чаще работают сухим методом. У АС-2 редакции 2025 сухой метод поднимает смесь на 100 м по вертикали, мокрый только на 40 м. Если верх захватки находится выше 40 м от точки установки, мокрый метод на этой модели упрётся в табличный предел подачи, а фактический предел на объекте ниже табличного. Состав смеси, отскок и требования к оператору при двух способах разные, подробно об этом в статье о том, чем сухой способ отличается от мокрого.

При усилении стен торкретированием установка отвечает только за подачу смеси, а несущую способность слоя определяет проект. Анкеры, сетку, класс торкрет-бетона и толщину слоя задаёт проектировщик. Сцепление с основанием зависит от подготовки стены и работы оператора у сопла. Гарантия завода распространяется на оборудование, на результат усиления — нет.

Торнадоторк производит установки в Белгороде. Модель под усиление методом торкретирования подбираем по данным проекта: объёму, фракции, высоте подачи и параметрам площадки. Перед покупкой можно заказать тестовый выезд на объект. Если установка нужна на одну стену или на один сезон, есть краткосрочная аренда. Цена по запросу, стоимость рассчитываем под задачу. Если на объекте есть нестандартные условия, пригодится методика подбора торкрет-установки под объект. Полные характеристики всех машин собраны в сравнении характеристик моделей линейки АС.

Какие документы регулируют усиление стен — что задаёт норматив, а что проект

Под запросом «СП усиление стен» скрываются две группы норм. Нормы производства работ описывают, как выполнить и принять торкрет-слой на стене. На сколько вырастет её несущая способность, они не говорят. Требования к торкрет-слою на стене собраны в трёх документах по производству работ и методике, а методы и расчёт усиления каменных конструкций задают нормы проектирования, по которым работает проектная организация.

Документ	Что регулирует при усилении стены	Чего не даёт
СП 70.13330.2012, разд. 9.17	Усиление каменных конструкций: работы по рабочим чертежам, перечень методов (инъекции, обоймы, тяжи), контроль при производстве работ	Расчёта прироста несущей способности. Торкрет-обойму отдельно не называет
СП 72.13330.2016, разд. 18а	Торкрет-бетонные покрытия: типы армирования, контроль сцепления со старым бетоном	Статуса несущего слоя: покрытие в своде определено как защитное
Руководство М10.1/06 ЦНИИПромзданий	Практика торкретирования: анкеры, сетка по кладке, подготовка старого бетона	Обязательной силы: документ методический, выпущен НИИ
ГОСТ 25192-2012	Термин «торкрет-бетон» как вид бетона	Требований к усилению

Сцепление нового слоя со старым основанием СП 72 позволяет проверить прямо. По п. 18.13а прочность сцепления торкрет-бетона с бетоном конструкции определяют отрывом стального штампа, приклеенного к слою. Пункт написан для бетонного основания, поэтому для кирпичной кладки схему контроля сцепления указывает проект. Порядок испытания разобран в материале «контроль прочности и сцепления торкрет-бетона».

СП 70.13330.2012 с 2016 по 2026 год менялся семь раз, последнее изменение (№ 8) действует с июля 2026 года. Перед тем как ссылаться на пункт в акте или журнале работ, его сверяют с действующей редакцией.

Для усиления стен торкретированием прирост несущей способности, толщину слоя, класс торкрет-бетона и шаг анкеров рассчитывает проектная организация по нормам проектирования каменных и железобетонных конструкций. Подрядчик по нормам производства работ отвечает за другое: слой должен соответствовать чертежам и пройти контроль. Если в проекте нет расчёта, ссылка на СП 70 или СП 72 не делает слой усилением. Полный список документов, которые касаются торкрета, есть в статье «разбор норм торкретирования по каждому документу».

Частые вопросы об усилении стен торкретом

Можно ли усилить кирпичную стену торкрет-бетоном?

Можно, если слой армирован сеткой на анкерах, а его толщину и схему задаёт расчёт проекта. В испытаниях НИУ МГСУ (2023) на полнотелом керамическом кирпиче при отрыве разрушался сам кирпич, контакт с торкрет-бетоном выдерживал. Поэтому кладку обследуют до проекта: её прочность ограничивает всю систему. На силикатный и пустотелый кирпич эти результаты не переносят.

Чем торкрет-обойма отличается от стальной?

Торкрет-обойма наращивает сечение стены слоем армированного бетона, который связан со старой кладкой анкерами. Стальную обойму собирают из уголков и планок на сварке: стена почти не утолщается, мокрых процессов нет, но металлу нужна антикоррозионная защита и огнезащита. СП 70.13330.2012 относит стальные и железобетонные обоймы к допустимым методам усиления стен и разрешает их только по рабочим чертежам. По технике исполнения торкрет-обойма ближе к железобетонной: бетон подают набрызгом, опалубка не нужна.

Когда нужно двустороннее усиление?

Схему выбирает проектировщик. Он смотрит, есть ли доступ к стене с обеих сторон, какой толщины кладка и насколько глубоко она повреждена. При двусторонней схеме сетки связывают сквозными связями через тело стены, при односторонней слой держится на анкерах, заведённых в кладку. Если с другой стороны грунт, фасад или помещение, которое продолжают эксплуатировать, остаётся односторонняя схема, и главным вопросом к проекту становится анкеровка.

Зачем анкеры, если сетку закроет бетон?

Бетон закрывает сетку, но усилие со слоя на стену передаёт анкер. Сетка без анкеров работает только внутри нового слоя, и слой держится на одном сцеплении по плоскости контакта: при деформации стены он может отслоиться. Руководство М10.1/06 ЦНИИПромзданий рекомендует соединять торкрет-покрытие с основанием анкерными креплениями, шаг которых определяют расчётом.

Какой толщины слой при усилении?

Толщину несущего слоя задаёт расчёт проекта, одного числа для всех стен нет. В отраслевой практике набрызг-бетона в горных выработках по ВСН 126-90 слой, который работает как расчётная конструкция, назначают не тоньше 5 см, для стены здания параметры задаёт проект. Тонкое покрытие по сетке без анкеров и расчёта в несущую способность стены не засчитывают.

Кто считает усиление: подрядчик или проектировщик?

Прирост несущей способности считает проектная организация по нормам проектирования каменных и железобетонных конструкций. СП 70.13330.2012 допускает усиление каменных конструкций только по рабочим чертежам, где указана последовательность работ. Подрядчик выполняет проект, а при приёмке проверяют подготовку поверхности кладки и соответствие конструкций усиления проекту. Без чертежей слой торкрет-бетона остаётся защитным покрытием, какой бы толщины его ни нанесли.

Какая установка нужна для усиления стен?

Модель подбирают по объёму работ (площадь стены на толщину по проекту), крупности заполнителя и высоте подачи. Для работы захватками в эксплуатируемом здании на мелком заполнителе подходит АС-2: по РЭ редакции 2025 она выдаёт 1–2,5 м³/ч на рукаве DN 38 и 2–4 м³/ч на DN 50. Протяжённые стены цехов на более крупном заполнителе закрывает АС-3 (РЭ, редакция 2020). Производительность в РЭ обеих моделей теоретическая, на стене выработка ниже.

Когда торкрет-обойма — не лучший выбор

Торкрет-обойма утолщает стену и приносит в здание мокрый процесс с установкой, компрессором и уборкой отскока. Бывает, что стена треснула, но сечение цело и нагрузка не выросла. Тогда монолитность кладки чаще восстанавливают инъектированием: толщина не меняется, помещение продолжает работать. Стены, которые расходятся по углам, обычно стягивают тяжами. Если помещение не может потерять ни сантиметра и нельзя добавить вес, проектировщик рассматривает композиты. Простенок или столб в действующем цехе, где мокрые работы запрещены, закрывают стальной обоймой.

У подрядчика в этой истории свой риск. Допустим, защитный слой без анкеров и расчёта сдали как усиление. Тогда под несущей способностью, которую никто не считал, стоит его подпись.

До выхода на стену пройдите по проекту с чек-листом для подрядчика. Каждый пустой пункт закройте письменным вопросом к проектировщику до начала работ.

Если проект уже есть, пришлите на info@tornadotork.ru площадь стены, толщину слоя по расчёту и высоту подачи. Мы подберём модель АС под этот объём и при необходимости организуем тестовый выезд на объект или краткосрочную аренду установки. Стоимость рассчитывается под задачу.

Об авторе

Фёдоров Сергей Анатольевич, старший инженер ООО «ПК «Торнадо». 25 лет в торкретировании.
Подбирает торкрет-оборудование под задачи объекта, занимается эксплуатацией и сервисом установок линейки АС. Область экспертизы: ремонт и восстановление бетонных конструкций, подготовка основания под торкретирование, требования СП 70.13330.2012 и СП 72.13330.2016 к производству работ.

Контакт: info@tornadotork.ru
