Диск — это уплотнительный элемент дозирующего барабана торкрет-машины. Он прижимается к ротору, удерживая сжатый воздух внутри камеры: пока диск цел, вся энергия воздуха уходит на транспортировку сухой смеси до сопла. Как только резина изнашивается, часть воздуха начинает уходить в зазор — установка пылит, теряет производительность, а бетон ложится неравномерно. Поэтому диски для торкрет-установки относятся к расходникам, а не к ремонтным запчастям: их меняют планово, по выработке.

Ассортимент раздела

Здесь собраны позиции для машин серии АС и для установки СО 50 ПБН. Ориентироваться проще всего по совместимости, указанной в каждой карточке: детали разных моделей похожи внешне, но отличаются посадочным размером или толщиной, а работать должны без люфта. Артикул производителя (например, 10075А-1) снимает последние сомнения при заказе повторной партии.

• диск резиновый нижний 10075А-1 для АС-2 — 28 × 2,5 см, 3 кг, резина;

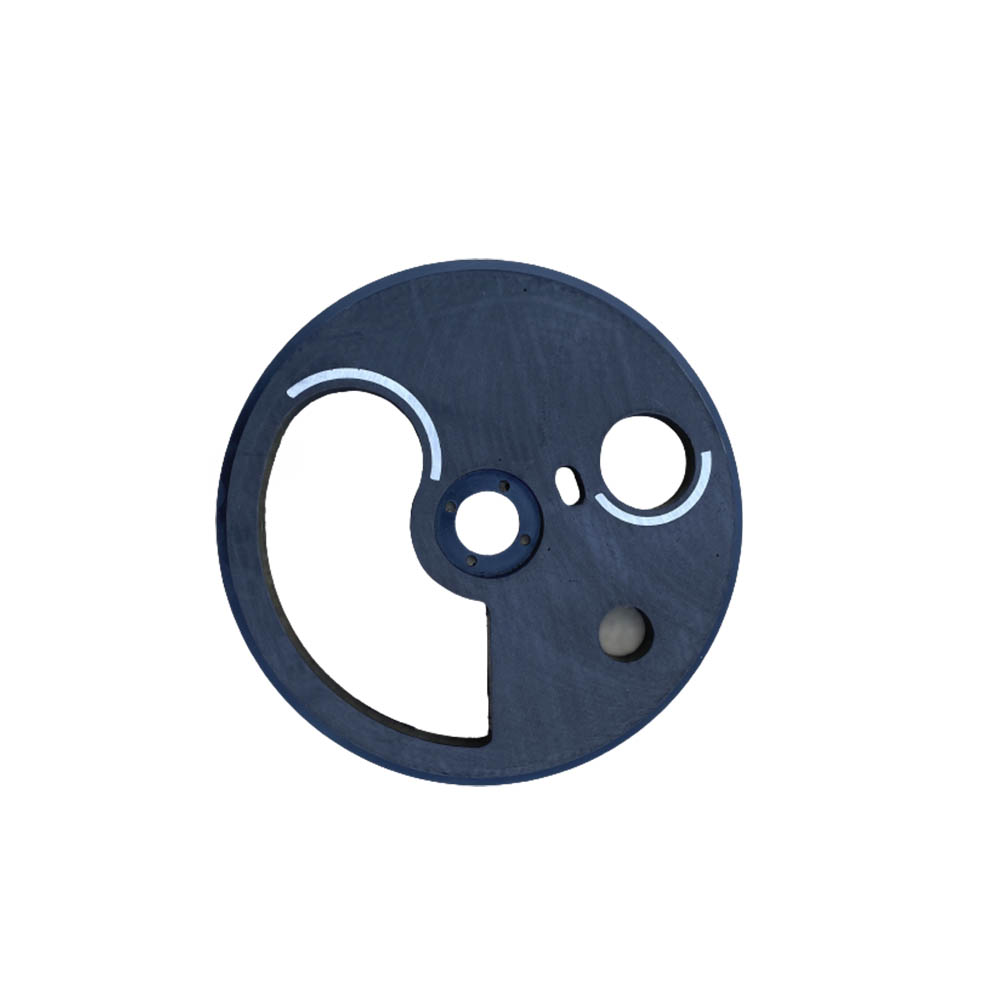

• диск резиновый для АС-1 — уплотнение барабана установки сухого торкретирования;

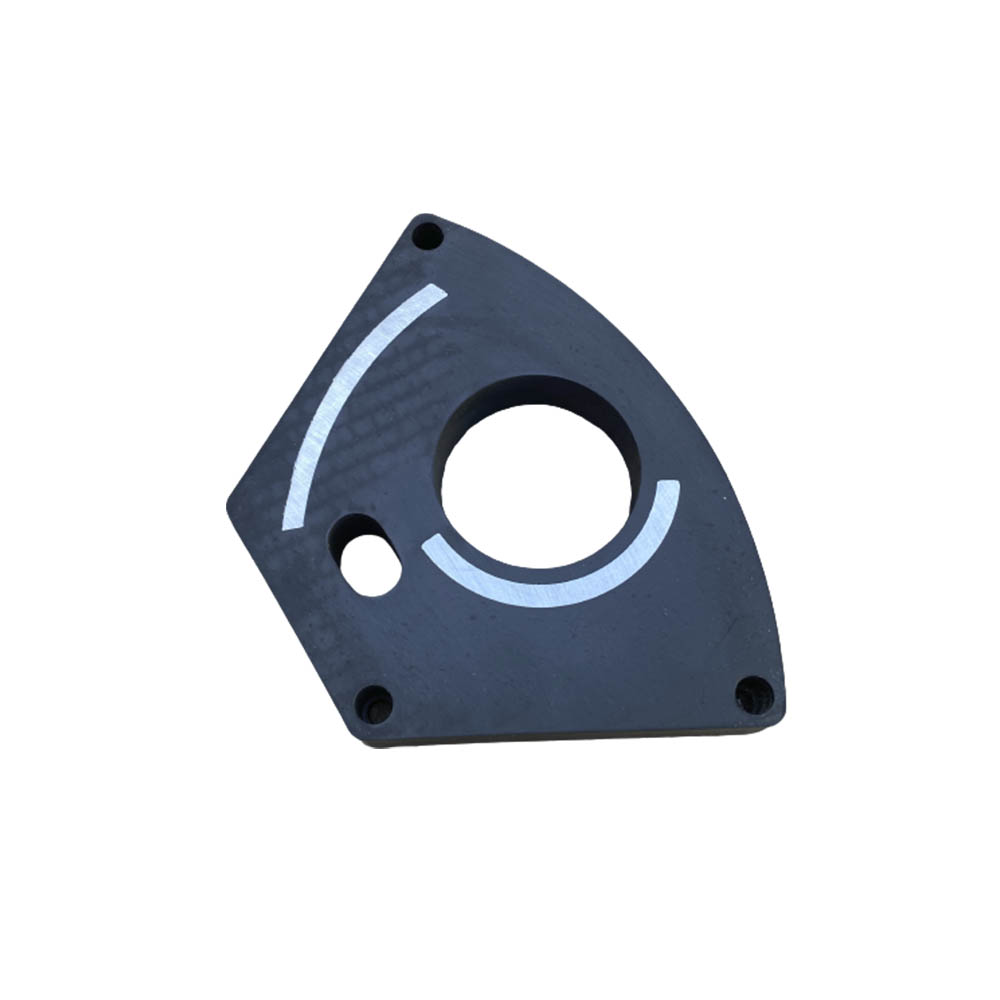

• вкладыш резиновый для АС-1 — сопряжённый элемент того же узла;

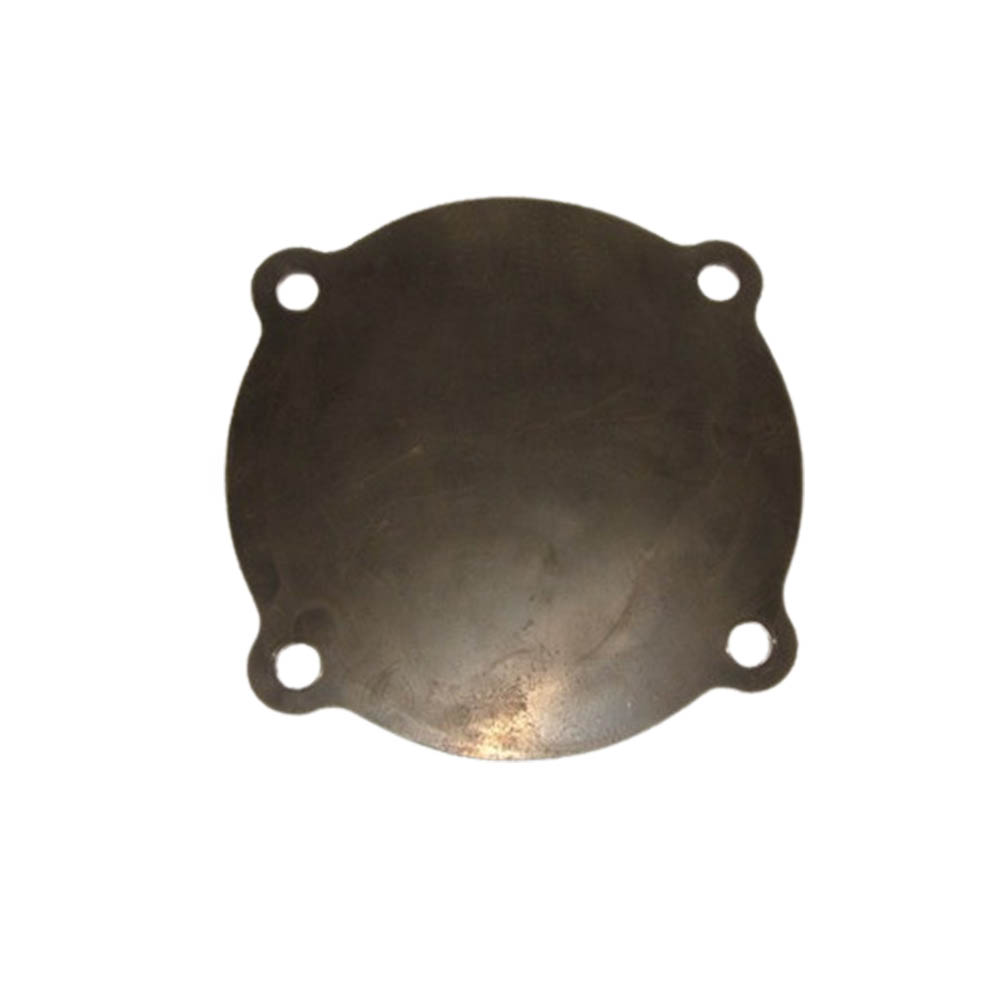

• мембрана для установки СО 50 ПБН — позиция для мокрого способа нанесения.

Диск, плита и ротор: как устроен узел

Уплотнение работает в паре: эластичный элемент принимает на себя износ, стальная плита держит геометрию, задаёт прижим. Это видно по размерам — резиновый диск 10075А-1 и стальная плита 10077-1 для АС-2 имеют одинаковый габарит 28 см при разной толщине. Конструкция барабана определяет, сколько уплотнений нужно машине. У АС-1 работает всего одна уплотнительная плита, за счёт чего износ снижен примерно на 30% по сравнению с машинами со сквозным ротором. У АС-2 и АС-3 барабан сквозной, уплотнение стоит с двух сторон, поэтому в каталоге есть отдельно верхняя и нижняя плиты, а также комплект из двух штук.

Отсюда практический вывод: менять резину имеет смысл вместе с проверкой стальной части и прижимного механизма. Изношенная плита или ослабший прижим убьют новый диск за несколько смен — дело закончится повторной покупкой. Признаки, по которым узел просит внимания, оператор замечает раньше любого регламента.

• пыль и подсос воздуха из-под барабана во время работы;
• подача стала пульсирующей, факел на сопле «плюётся»;
• расход воздуха вырос, а производительность упала при тех же настройках;
• на поверхности диска видны борозды, задиры, локальное продавливание.

Как подобрать деталь

Для подбора нужны три вещи: модель установки (АС-1, АС-2, АС-3, СО 50 ПБН или другая торкрет-пушка), положение детали в узле — верхний или нижний элемент, а также артикул, если он сохранился на старой запчасти. Если маркировка стёрлась, помогут замеры диаметра, толщины плюс фотография снятого диска. Мы производим оборудование для торкретирования сами, поэтому подтверждаем совместимость до отгрузки, а не после.

Цена, покупка и доставка

Цена зависит от модели и материала исполнения, поэтому в карточках она указана по запросу. Нажмите «Получить КП» или добавьте позицию в корзину — пришлём стоимость, подтвердим наличие. Ходовые расходники держим на складе в Москве, на улице Подольских Курсантов: отгрузка ежедневно, самовывоз или доставка «Деловыми линиями», СДЭК и другими транспортными компаниями. Оплата — наличными, переводом на карту или по счёту, возможны предоплата и отсрочка платежа. Вопросы по подбору: +7 (499) 350-47-06, info@tornadotork.ru.

Вопросы и ответы

Как часто менять диск?

Универсального интервала нет: ресурс зависит от абразивности смеси, давления воздуха и режима работы. Ориентироваться стоит на состояние детали и на поведение установки, а не на календарь.

Можно ли купить только резиновый диск, без стальной плиты?

Да, позиции продаются раздельно. Но при заказе стоит осмотреть стальную плиту: если на ней есть выработка, новый эластичный элемент прослужит заметно меньше.

Подойдёт ли деталь от АС-1 к АС-2?

Нет. У этих машин разные дозирующие барабаны, поэтому уплотнения не взаимозаменяемы. В карточке каждой позиции указана совместимость с конкретной моделью.

Что ещё заказывают вместе с дисками?

Чаще всего — уплотнительные плиты, дозирующие барабаны и оснастку для нанесения: пистолеты и сопла, плиты и пластины, барабаны.
