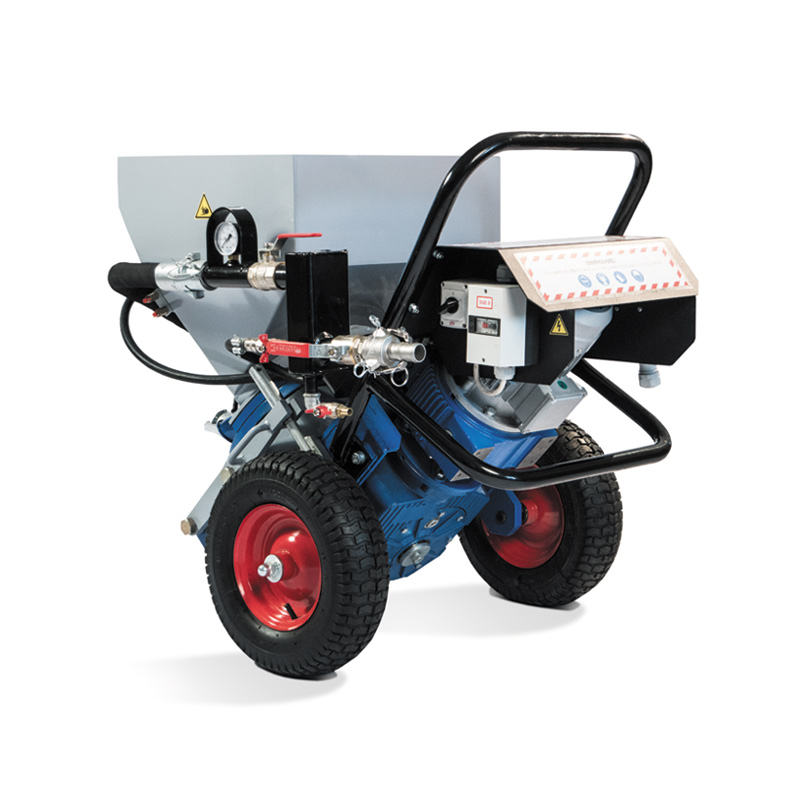

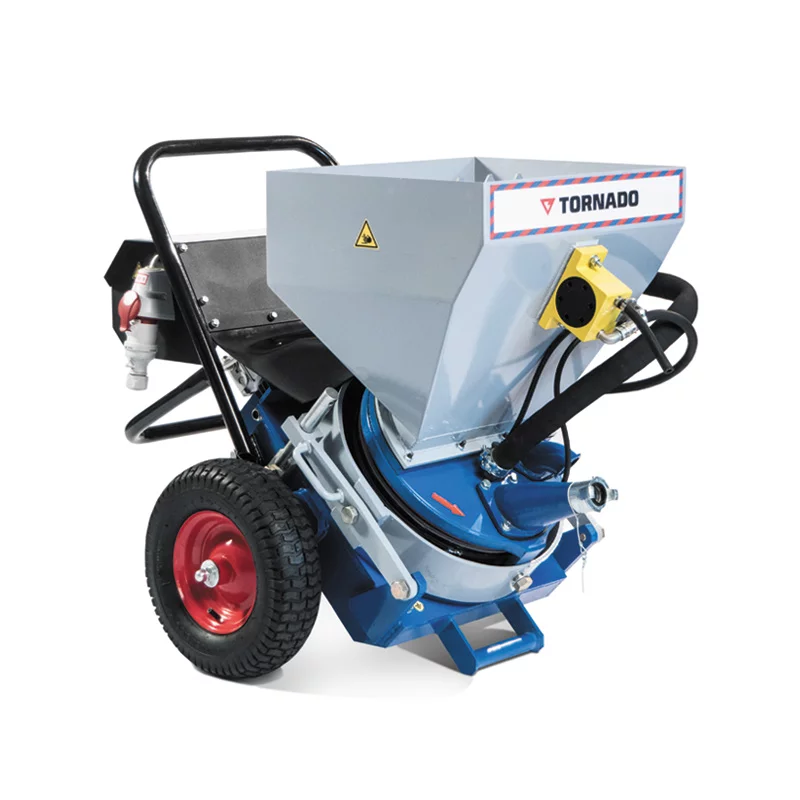

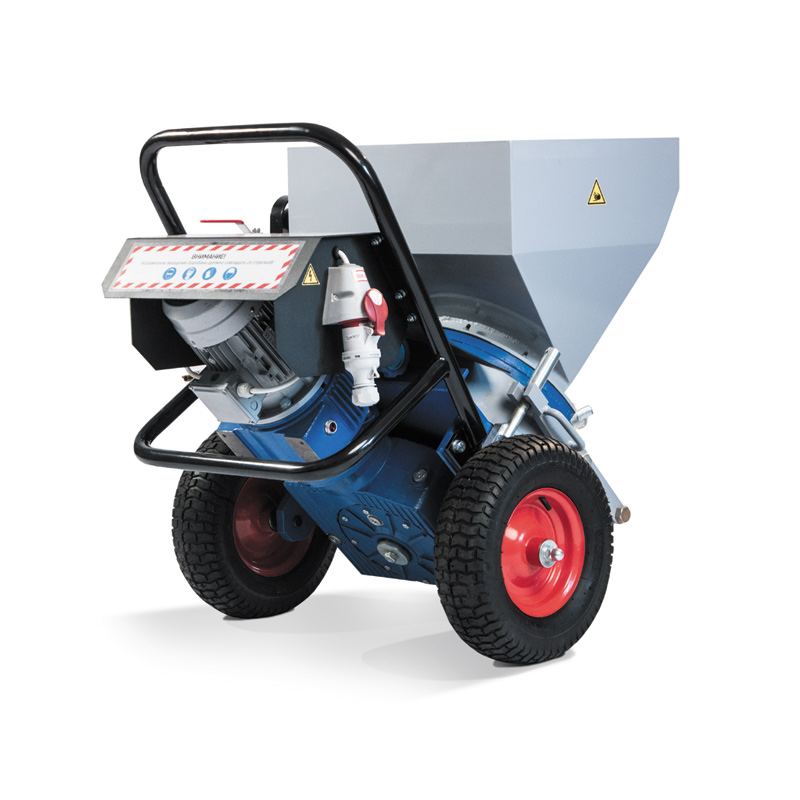

Торкрет установка Торнадо АС-1

АС-1 — младшая модель в линейке установок торкретирования Торнадоторк с электроприводом. Установка работает сухим методом: смесь из бункера заполняет ячейки дозирующего барабана, сжатый воздух выдувает её в материальный рукав и транспортирует к соплу, а воду затворения подают в соплодержатель. АС-1 применяют на поверхности и в подземных выработках.

Назначение

Установка наносит торкрет-массы на бетонные, каменные, кирпичные и металлические поверхности. Типовые работы по РЭ: гидроизоляция, защита конструкций от агрессивных сред, восстановление разрушенного поверхностного слоя бетона и защитного слоя железобетона, заделка глубоких раковин, трещин с большим раскрытием, отверстий и сколов. Состав смеси и технологию работ определяет проектная или специализированная организация.

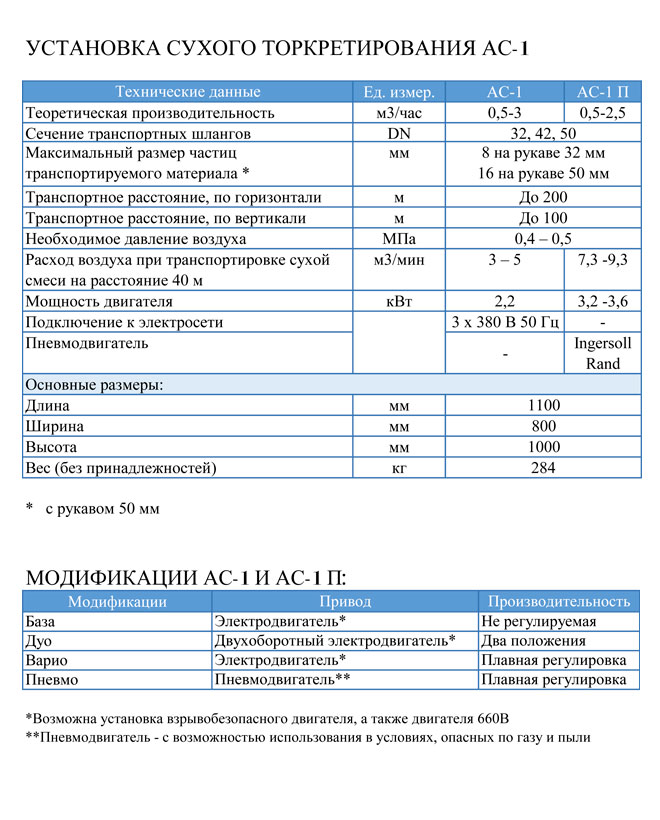

Технические характеристики

* Определена по сухому кварцевому песку с модулем крупности 1 мм без сопротивления транспортировке. Дальность подачи зависит от состава и влажности смеси, состояния рукавов и их проходного сечения.

Устройство

Снизу к раме крепится привод: червячный редуктор, электродвигатель и механический вариатор (опция). На вал редуктора гайкой М20 установлен дозирующий барабан. Сверху на барабан опускается дозирующая голова с уплотнительной плитой, загрузочным бункером, ситом и пневмовибратором. Прижим плиты к барабану регулируют стяжными болтами. Из ячеек барабана смесь уходит в выдуватель — под рукав Ду 32, Ду 42 или Ду 50, в зависимости от комплектации.

Частоту вращения барабана, а с ней и производительность, меняют вариатором. Установку могут поставить без вариатора — тогда производительность не регулируется.

Комплект поставки

По РЭ вместе с установкой могут поставляться материальный рукав, соплодержатель (сопло, корпус, кран регулировки подачи воды, сердечник, уплотнительные кольца, фиксирующая скоба) и запасные уплотнительные плиты. Состав комплекта согласуйте при заказе.

Что нужно на площадке

• Компрессор или пневмомагистраль: давление 0,4–0,5 МПа, производительность не менее 5,5 м³/мин. Воздушный рукав — с внутренним диаметром не менее 32 мм.
• Электросеть 3×380 В, 50 Гц, мощностью не менее 3 кВт. Установку заземляют.
• Вода затворения давлением не менее 0,3 МПа, водяной рукав 18 мм к крану соплодержателя.
• Смесь влажностью не более 7 % с подачей на высоту 1,1 м — это высота бункера.
• Солидолонагнетатель и смазка Литол-24 для смазки плиты и барабана во время работы.
• Защитный щиток и средства защиты органов дыхания для торкретировщика, освещение рабочей зоны.

Ограничения

• Торкретирование ведут при температуре поверхности и воздуха не ниже +5 °C.
• На рукаве 32 мм предельные обороты барабана — 7 мин⁻¹, подача — до 1,2 м³/ч. Для большей производительности нужен рукав 42 или 50 мм с соответствующим выдувателем.
• Уклон площадки — не более 4°. На большем уклоне подготовьте горизонтальную площадку или устойчивую платформу.
• Электродвигатель включают только после подачи сжатого воздуха в систему подачи смеси, иначе уплотнительная плита изнашивается ускоренно.

Работа в подземных выработках

АС-1 перевозят на подвесной монорельсовой дороге, автопогрузчиком, по железной дороге или в шахтной вагонетке ВГ-1.2. В вагонетке установку ставят с зазором 130 мм с каждой стороны и закрепляют от перекатывания. Для работы в горной выработке РЭ приводит минимальный проём 2230 мм по ширине и 2260 мм по высоте.

Для шахт и рудников, опасных по газу и пыли, сертифицировано по ТР ТС 012/2011 взрывозащищённое исполнение АС-1ЕХ / АС-1П ЕХ (маркировка РВ Ex h I Mb). Условие применения: компрессор должен иметь устройство контроля рудничной атмосферы, работа запрещена при концентрации метана в месте установки более 1 %.

Уход и гарантия

Уплотнительную плиту и барабан осматривают не реже раза в смену: царапины, сколы или выработка глубже 1 мм — повод для перешлифовки. Смазка через две пресс-маслёнки на бункере раз в 15 минут (2–3 нажатия солидолонагнетателя) снижает износ плиты и барабана. При низкоабразивной смеси и соблюдении правил смазки и затяжки плита проходит до 50 т смеси до шлифовки, шлифовать её можно до 5 раз.

Срок и условия гарантии уточняйте при заказе. По РЭ гарантия не распространяется на детали, которые изнашиваются при нормальной работе: дозирующий барабан, уплотнительную плиту, выдуватель, материальный рукав, сердечник соплодержателя и сопло. Подбор комплектации под объект, краткосрочная аренда и тестовый выезд — по запросу.

Данные — по руководству по эксплуатации РЭ АС-1, издание 2019 г.

Запчасти — в разделе «Запчасти для торкрет машины АС-1». Цена и срок поставки — по запросу.
