Торкрет установка АС-3

АС-3 — установка сухого торкретирования с электроприводом 5,5 кВт для работ, где нужна производительность 3–6 м³/ч и фракция до 20 мм. Смесь из бункера заполняет цилиндрические ячейки дозирующего барабана, сжатый воздух выдувает её через выдуватель и диффузор в материальный рукав DN 50 или DN 65 и транспортирует к соплодержателю, куда подают воду затворения.

Назначение

Установка наносит торкрет-массы на бетонные, каменные, кирпичные и металлические поверхности, а также огнеупорные материалы. Типовые работы по РЭ: гидроизоляция, защита конструкций от агрессивных сред, восстановление разрушенного поверхностного слоя бетона и защитного слоя железобетона, заделка глубоких раковин, трещин с большим раскрытием, отверстий и сколов. Состав смеси и технологию работ определяет проектная или специализированная организация.

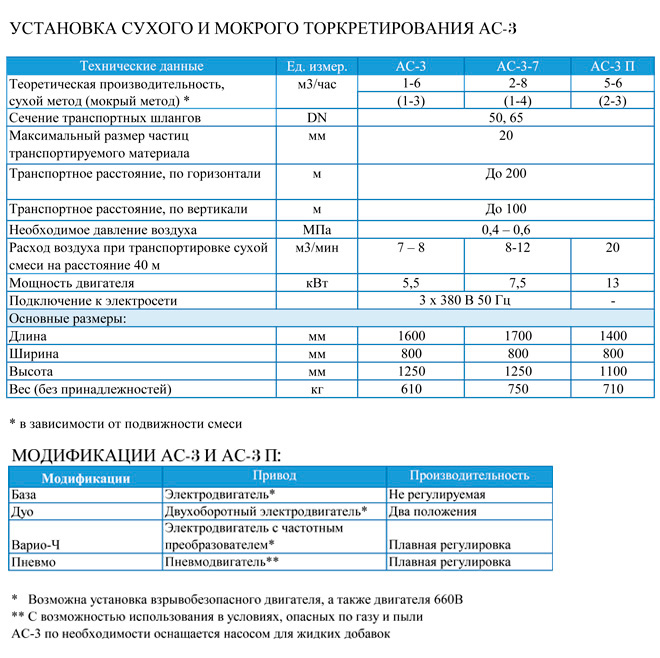

Технические характеристики

* Определена по сухому кварцевому песку с модулем крупности 1 мм без сопротивления транспортировке. Дальность подачи зависит от состава и влажности смеси, состояния и сечения рукавов, объёма и давления воздуха.

Устройство

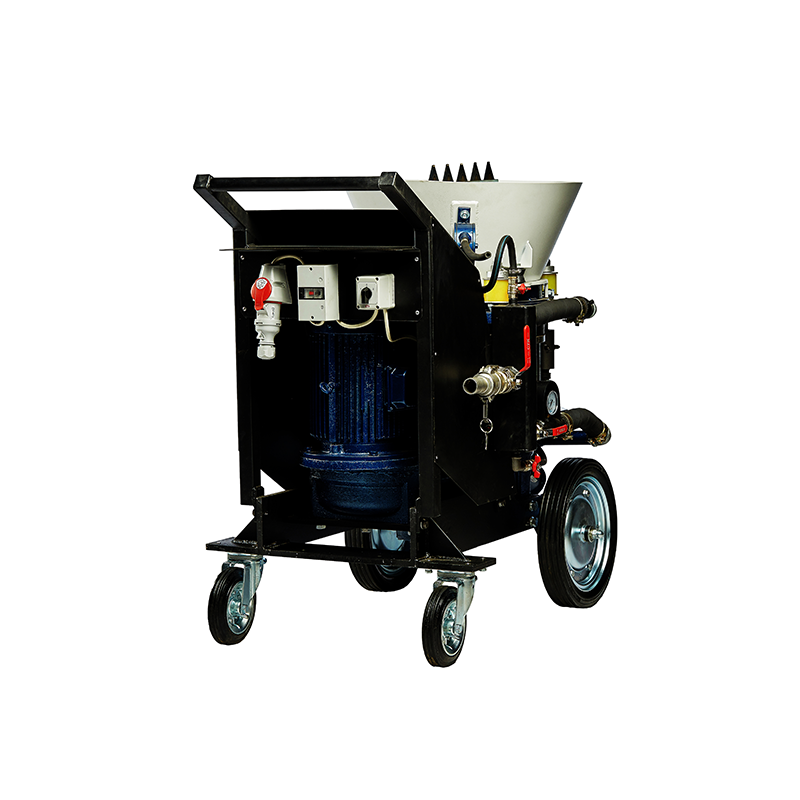

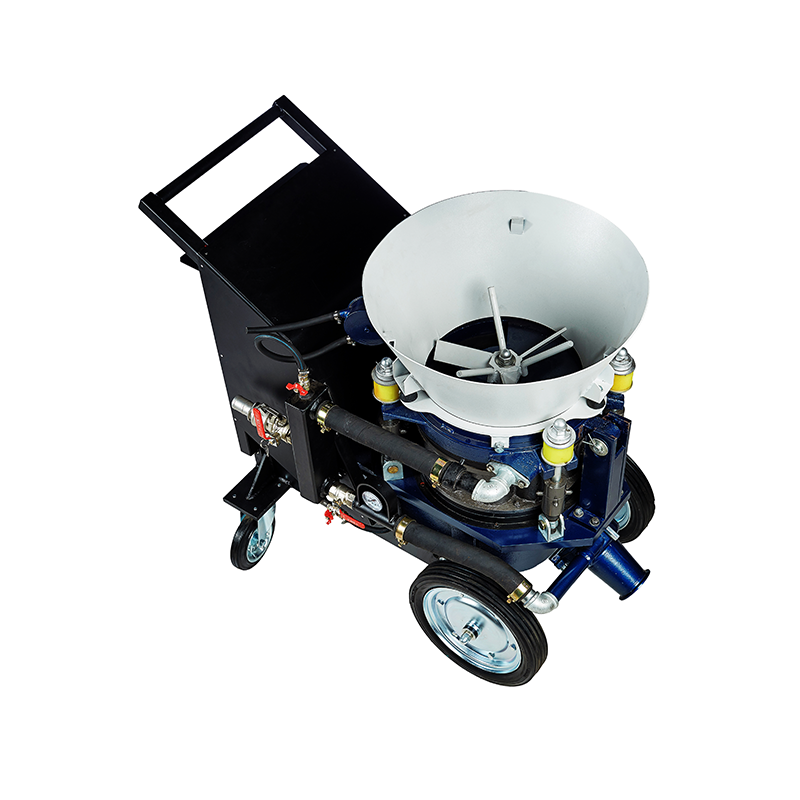

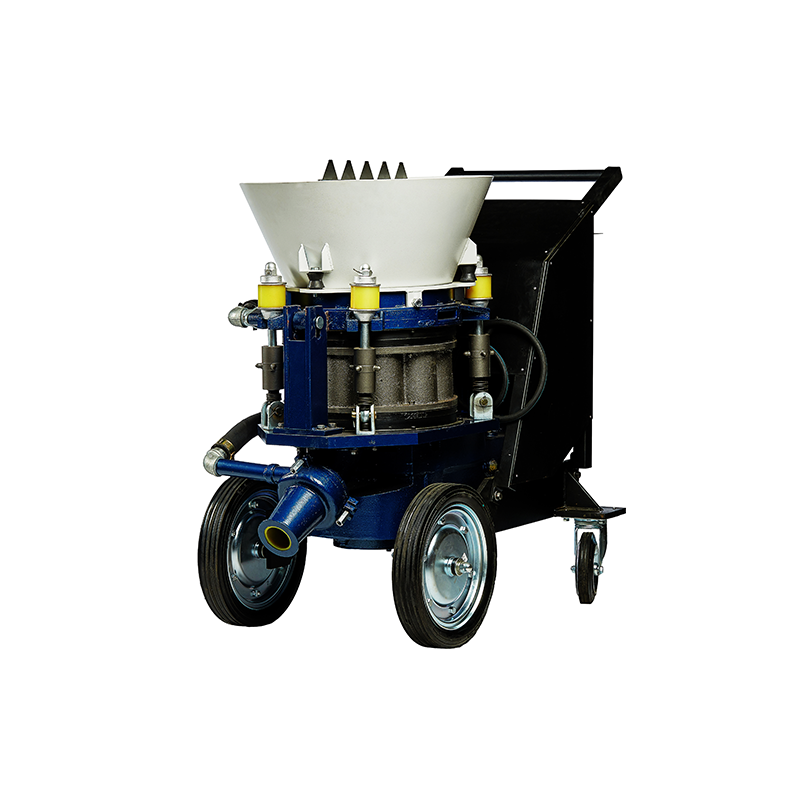

На раме стоит привод — редуктор и электродвигатель под кожухом. На редукторе закреплена плита-основание с нижней уплотнительной плитой, двумя направляющими и четырьмя стяжными стойками. Дозирующий барабан со стальными накладками вращается между нижней и верхней плитами, его цилиндрические ячейки защищены сменными вкладышами. Верхняя плита крепится к дозирующей голове. Над головой — загрузочный бункер с ситом, порезочным ножом, мешалкой и пневмовибратором. Снизу к плите-основанию присоединены выдуватель с резиновой вставкой и диффузор с полиуретановой вставкой, к нему крепится материальный рукав.

Блок управления собран на частотном преобразователе в стальном шкафу с охлаждением: термостат, вентилятор и фильтр держат температуру внутри не выше 45 °C. Обороты барабана, а с ними производительность, задают регулятором на блоке. Есть кнопки «ПУСК», «СТОП», «РЕВЕРС», лампы «РАБОТА» и «АВАРИЯ». Редуктор заправляют маслом И-50А.

Комплект поставки

По РЭ вместе с установкой могут поставляться материальный рукав и соплодержатель (сопло, прижимная пластина, корпус, кран регулировки воды, уплотнительные кольца, запорный кран), а также запасные уплотнительные плиты, сопло, защитные вкладыши барабана и вставки выдувателя и диффузора. Состав комплекта согласуйте при заказе.

Что нужно на площадке

• Компрессор давлением 5 атм и производительностью не менее 10 м³/мин. Воздушный рукав — Ду 50, внутренним диаметром не менее 50 мм.
• Электропитание 3×380 В, 50 Гц, кабель сечением 5×2,5 мм². Установку заземляют.
• Вода затворения давлением не менее 0,3 МПа — из магистрали или из бака 1–2 м³ с насосом; водяной рукав 18 мм.
• Смесь влажностью не более 7 % и фракцией не более 20 мм.
• Литол-24 для смазки плит, средства индивидуальной защиты, освещение площадки.

Ограничения

• Температура окружающей среды — от +5 до +40 °C.
• Мыть установку водой запрещено: её очищают продувкой сжатым воздухом.
• Электродвигатель включают только после подачи воздуха в систему подачи смеси, иначе уплотнительные плиты изнашиваются ускоренно. Давление на манометре нижнего подвода держат минимальным для ровного потока, ориентир — 0,18 МПа.
• Лёгкая пылевая дымка над бункером у отрегулированной установки — норма. Пыление между плитами и барабаном устраняют подтяжкой стяжных стоек.

Уход и гарантия

После каждой смены продуйте трубопроводы и очистите барабан, плиты, выдуватель и выхлопной патрубок. Плиты и накладки барабана проверяйте не реже раза в смену: царапины, сколы или выработка глубже 2 мм — повод для перешлифовки. Перед сборкой покройте плиты тонким слоем Литола-24, стяжные стойки затягивайте только перед началом работы.

Срок и условия гарантии уточняйте при заказе. Гарантия не распространяется на детали, которые изнашиваются при нормальной работе: дозирующий барабан и накладки, уплотнительные плиты, вставки выдувателя, материальный рукав, корпус соплодержателя и сопло. Подбор комплектации, краткосрочная аренда и тестовый выезд — по запросу.

Шахты и рудники

Установку перевозят на подвесной монорельсовой дороге, автопогрузчиком, по железной дороге или в вагонетке. Для шахт и рудников, опасных по газу и пыли, сертифицировано по ТР ТС 012/2011 взрывозащищённое исполнение АС-3ЕХ / АС-3П ЕХ (маркировка РВ Ex h I Mb). Условие применения: компрессор должен иметь устройство контроля рудничной атмосферы, работа запрещена при концентрации метана в месте установки более 1 %.

Данные — по руководству по эксплуатации АС-3, редакция 2020 г.

Запчасти — в разделе «Запчасти для торкрет машины АС-3». Цена и срок поставки — по запросу.
