Дозирующий барабан — сердце торкрет-машины сухого способа. Он вращается между уплотнительными плитами, захватывает карманами смесь из бункера, переносит её в выдуватель, где материал подхватывает сжатый воздух. Объём этих карманов напрямую задаёт производительность установки, а состояние стенок, кромок определяет, сколько воздуха уйдёт на транспортировку, а сколько потеряется в зазорах. Изношенный барабан не ломает машину сразу — он тихо съедает производительность и ресурс уплотнений.

Что есть в разделе

Позиции под три модели серии АС. У АС-1 барабан односторонний, «карманного» типа, у АС-2, АС-3 — сквозной, револьверной схемы. Отдельная особенность АС-2: для неё выпускаются два исполнения разного объёма, и заменой барабана меняют производительность машины, не трогая остальные узлы.

• барабан дозирующий АС-1 — карманы захватывают сухую смесь из бункера, объём карманов определяет подачу;

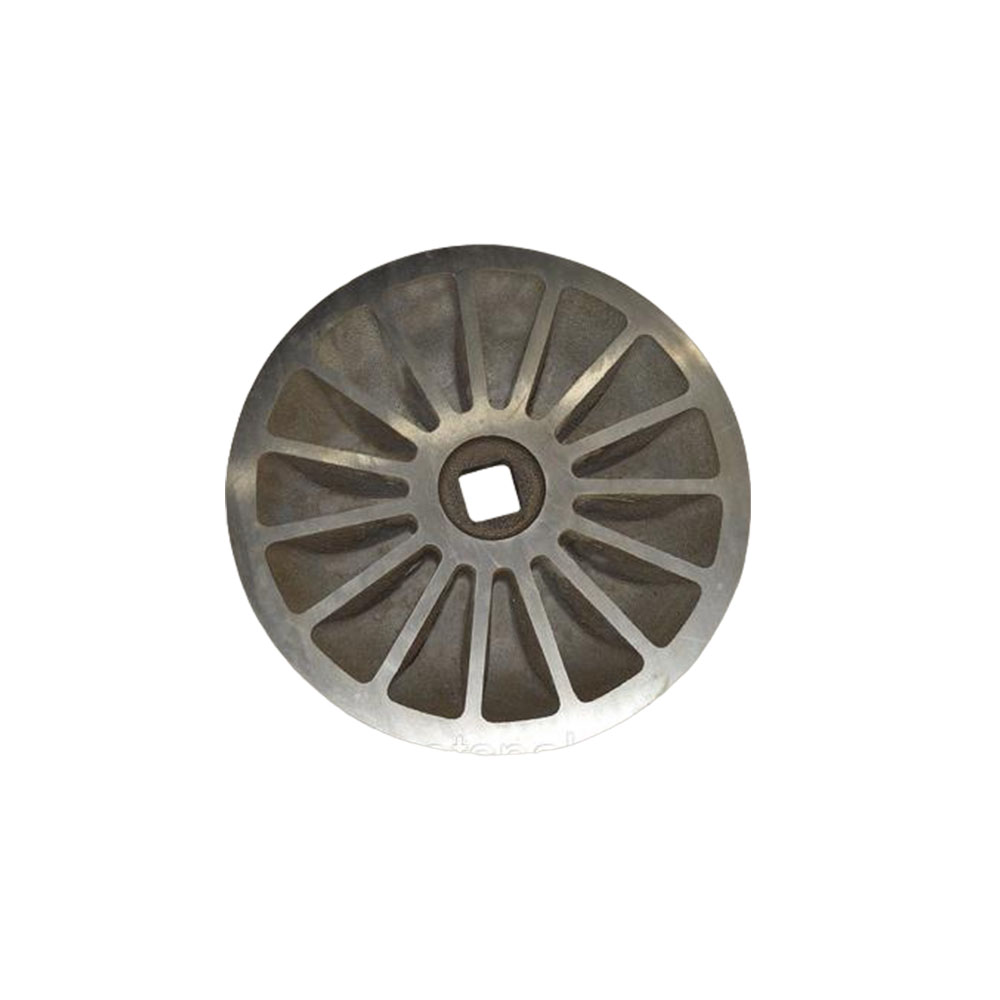

• барабан 3,6 л для АС-2 — умеренная производительность, оптимален для тяжёлых и трудноналивных смесей;
• барабан 5,6 л для АС-2 — увеличенная производительность, применяется с мелкофракционными составами;

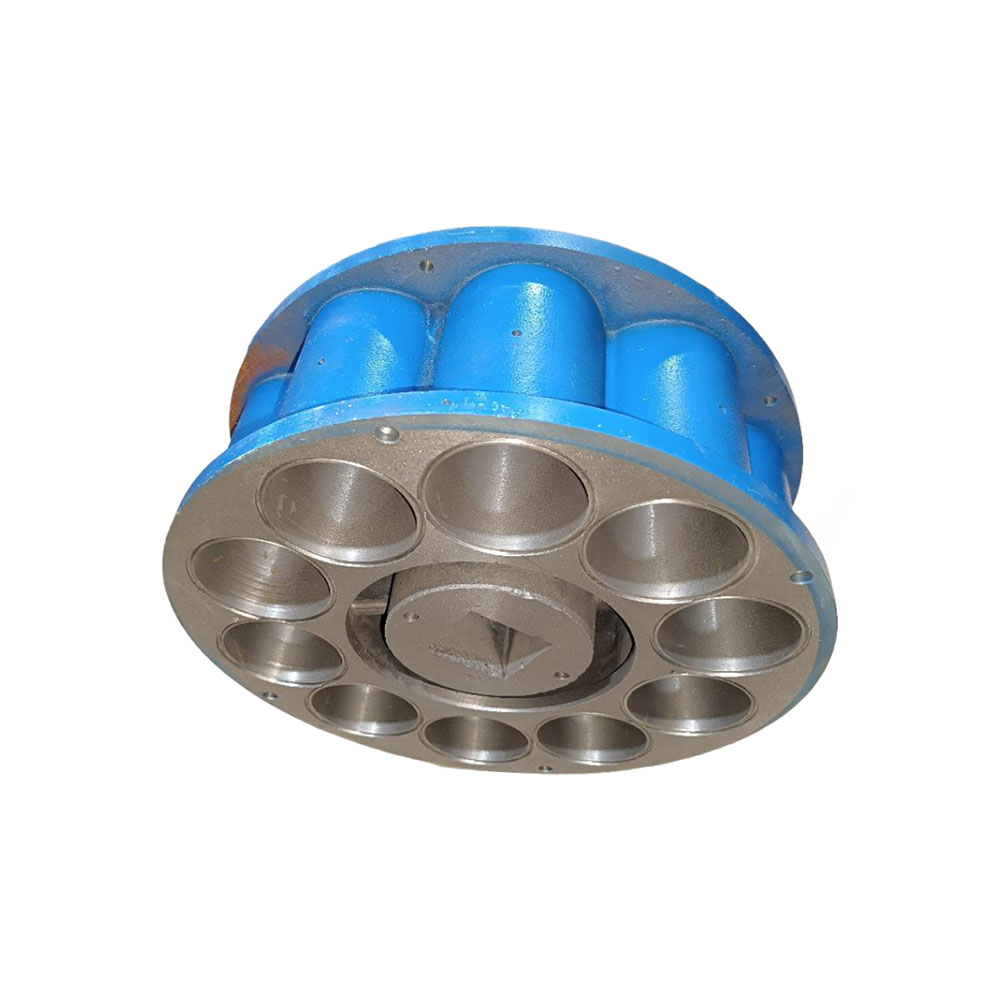

• барабан дозирующий АС-3 — крупный, обеспечивает максимальную производительность в линейке.

Как выбрать объём

Логика проста: чем плотнее смесь, тем меньше должен быть карман. Тяжёлый состав с крупным заполнителем хуже высыпается из глубокого кармана: часть материала остаётся внутри, подача начинает пульсировать, барабан работает вхолостую по этой доле объёма. Поэтому для трудноналивных смесей берут исполнение 3,6 литра — оно даёт ровный поток при умеренной производительности. Мелкофракционные составы, наоборот, ведут себя предсказуемо, и здесь выигрывает барабан на 5,6 литра: та же машина отдаёт заметно больше кубометров в час.

Второй фактор — темп бригады, длина трассы. Гнаться за максимальным объёмом смысла нет: если сопло не успевает укладывать материал, лишняя производительность превращается в отскок и перерасход смеси. На практике многие держат оба барабана и переставляют их под конкретный объект — это штатная возможность АС-2, а не самодеятельность.

Ревизия и признаки износа

Регламент привязан к часам работы, а не к календарю. Барабан АС-1 проходит ревизию карманов каждые 300 часов, исполнения для АС-2 — каждые 200–300 часов, крупный барабан АС-3 — каждые 150–200 часов: чем выше производительность, крупнее заполнитель, тем быстрее идёт выработка. Замена нужна при износе стенок более 2 мм или критической выработке карманов, когда кромки заваливаются, перестают отсекать смесь.

• подача пульсирует, факел на сопле теряет плотность при неизменных настройках;
• пыление, подсос воздуха в районе узла дозирования;
• износ стенок свыше 2 мм, завалившиеся кромки карманов;
• уплотнительные плиты уходят быстрее обычного — частый признак того, что барабан потерял геометрию.

Что заказывают вместе с барабаном

Барабан работает в связке с уплотнением, поэтому менять его в одиночку почти всегда неправильно. Плиты меняют парой при толщине менее 10 мм, дозирующую голову проверяют на выработку — глубже 0,5 мм её шлифуют или заменяют. Вместе с барабаном обычно берут штифты, накладки, прокладки, а на абразивных смесях — износостойкие либо защитные вкладыши, которые продлевают ресурс основного узла. Если машина уже вскрыта, разумно осмотреть вал с подшипниками: разбирать её повторно через месяц дороже, чем обновить обвес сразу.

Цена, заказ и доставка

Мы производим торкрет-оборудование сами, поэтому совместимость подтверждаем до отгрузки — достаточно назвать модель установки и нужный объём барабана. Стоимость указана по запросу: нажмите «Получить КП» либо добавьте позицию в корзину, пришлём цену с учётом наличия. Склад в Москве, улица Подольских Курсантов, отгружает ежедневно: самовывоз, доставка «Деловыми линиями», СДЭК, другими транспортными компаниями. Оплата — наличными, переводом на карту, по счёту; возможны предоплата, отсрочка платежа. Телефон: +7 (499) 350-47-06, почта info@tornadotork.ru.

Вопросы и ответы

Можно ли поставить барабан от АС-1 на АС-2?

Нет. У АС-1 односторонний барабан, у АС-2 сквозной, схемы дозирования разные. Подбор идёт строго по модели машины.

Обязательно ли менять плиты вместе с барабаном?

Если плиты уже подошли к порогу в 10 мм — да. Новый барабан на изношенной резине сразу теряет часть прижима, а сама резина после этого уходит за считаные смены.

Сколько служит барабан?

Точного срока нет: ресурс зависит от абразивности смеси, режима, давления воздуха. Ориентируются на ревизию по часам, на замер износа стенок.

Что смотрят вместе с этим узлом?

Соседние элементы тракта: плиты и пластины, дозирующие головы, диски, выдуватели.
