Трасса подачи — самая протяжённая часть торкрет-комплекса и, как правило, самая уязвимая. По одному рукаву идёт смесь под давлением, по второму — транспортный воздух, по третьему вода к соплу; каждый работает в своём режиме. Ошибка в подборе диаметра или радиуса изгиба оборачивается пробкой посреди смены, а изношенное соединение — потерей давления там, где его и так не хватает на длинной трассе.

Что есть в разделе

Двадцать пять позиций: раствороподающие рукава, воздушные, водяные линии, быстросъёмные соединения, промывочная оснастка. Раствороподающие рукава рассчитаны на рабочее давление 40 бар и поставляются длиной до 40 м; с ростом диаметра увеличивается минимальный радиус изгиба — это ключевой параметр при работе в стеснённых условиях, где трассу приходится заворачивать.

• рукав D25 — стенка 7, наружный диаметр 39, минимальный радиус изгиба 250 мм; 0,80 кг/м;
• рукав D35 — стенка 7,5, наружный 50, радиус изгиба 350 мм; 1,2 кг/м;

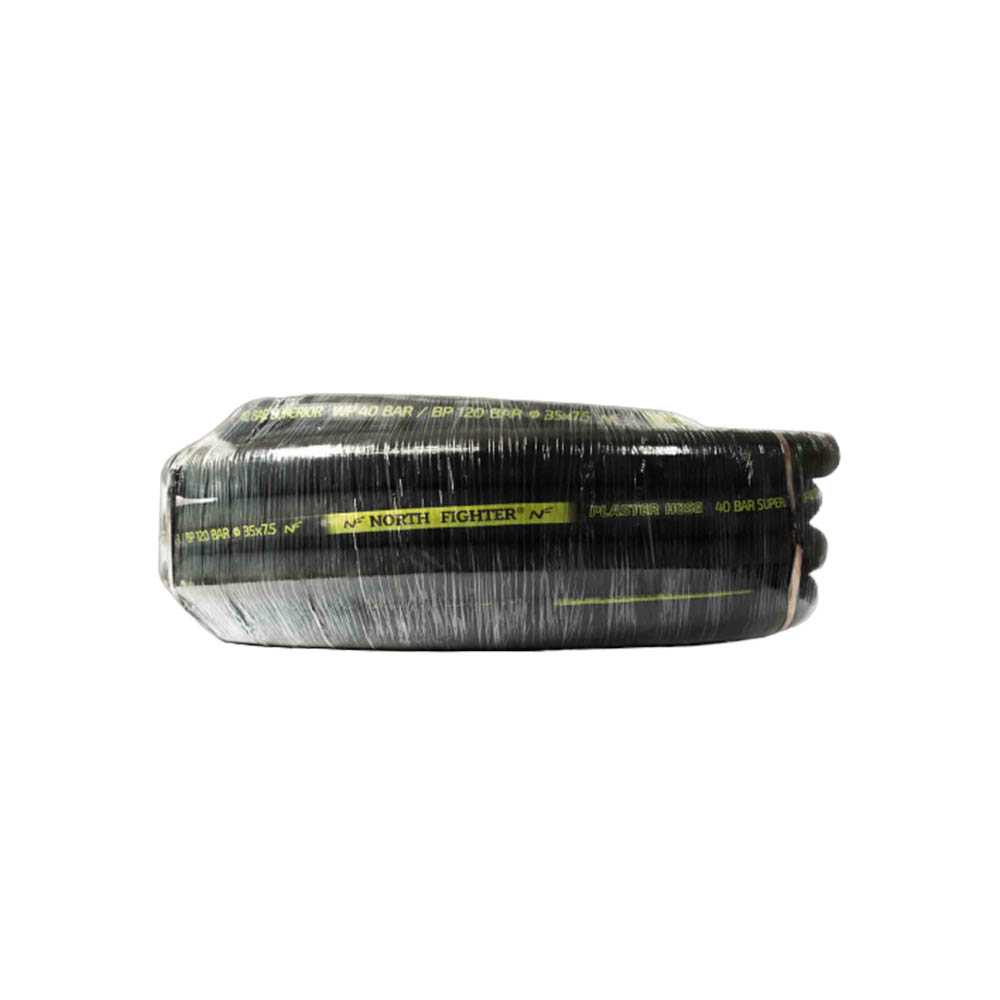

• рукав D50 — стенка 9, наружный 68, радиус изгиба 500 мм; 1,95 кг/м;
• рукав D65 — наружный 83, радиус изгиба 650 мм; 3,4 кг/м; совместим с оборудованием Aliva, Putzmeister P13;
• воздушные рукава Ду 25, Ду 32, Ду 40 длиной 20 м, водяные Ду 18 длиной 20 м, рукава вибратора 1,0–1,5 м.

Соединения и промывка

Соединительная арматура определяет, насколько быстро бригада перестроит трассу. Camlock выпускается в двух вариантах присоединения: с резьбой — для стационарной сборки узла, и с «ёлкой» — под обжим на рукаве хомутами. Быстроразъёмные соединения ДУ32, ДУ42, ДУ50 применяются на машинах серии АС по сечению материального рукава, а кламповые хомуты позволяют собирать или разбирать стык без инструмента, что критично при частой перестановке.

Отдельная позиция — промывочный шар. Его прогоняют по трассе сжатым воздухом или водой в конце смены: шар снимает налипший слой со стенок и выталкивает остаток раствора. Пропущенная промывка — самая частая причина, по которой на следующее утро рукав приходится не мыть, а выбрасывать. Диаметры шаров подбирают под сечение: от 35 до 175 мм.

• Camlock 35, 50 мм — с резьбой либо с «ёлкой»;

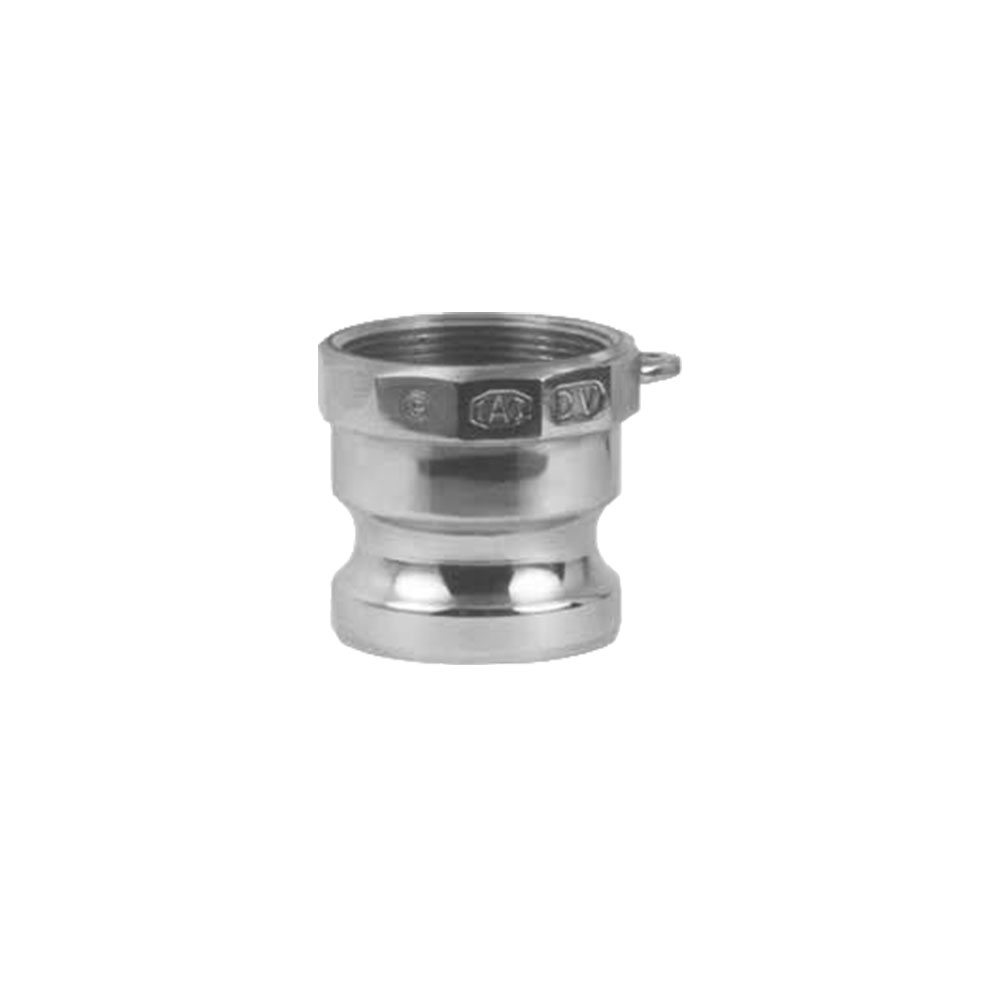

• камлок ALD-051, сердечник к нему;
• БРС ДУ32, ДУ42, ДУ50 к установкам серии АС, набор БРС ДУ50 рукав-рукав;
• хомут кламповый 110 мм, промывочные шары 35, 70, 150, 175 мм;
• перистальтические шланги d=38, d=50 к установкам АС-5-2, АС-5-3,5.

Как подобрать трассу

Диаметр материального рукава берут по машине: у АС-1, АС-2 это DN 32, 42, 50; у АС-3 — DN 50, 65. Сечение должно совпадать с сечением сопла и выдувателя, иначе на стыке появится ступень, а на ней — налипание. Дальше смотрят крупность заполнителя: на рукаве 32 мм допускается зерно до 8 мм, на рукаве 50 мм — до 16 мм, у АС-3 предел составляет 20 мм. Длину трассы закладывают с запасом: горизонтальная подача у машин серии АС достигает 200 м, вертикальная — 100 м, но чем длиннее линия, тем выше требования к состоянию соединений.

Цена, заказ и доставка

Стоимость указана по запросу: нажмите «Получить КП» или добавьте позицию в корзину — пришлём цену с учётом наличия. Для подбора назовите модель установки, нужную длину, тип присоединения. Склад в Москве, улица Подольских Курсантов, отгружает ежедневно: самовывоз, доставка «Деловыми линиями», СДЭК, другими транспортными компаниями. Оплата — наличными, переводом на карту, по счёту; возможны предоплата, отсрочка платежа. Телефон: +7 (499) 350-47-06, почта info@tornadotork.ru.

Вопросы и ответы

Можно ли нарастить трассу рукавом меньшего диаметра?

Нет. Сужение создаёт ступень, на которой смесь начинает налипать, и пробка появляется именно там. Наращивать нужно тем же сечением.

Как часто менять водяной рукав?

Ориентир — раз в 2–3 года либо при потере эластичности. Рабочее давление водяной линии до 6 бар, воздушные рукава служат дольше, порядка 3–5 лет.

Чем «ёлка» отличается от резьбы у Camlock?

Резьбовое исполнение ставят на арматуру, «ёлку» обжимают прямо на рукаве хомутами. Второй вариант удобнее, когда линию часто перебирают на объекте.

Что берут вместе с рукавами?

Оснастку на конце трассы: пистолеты и сопла, а также выдуватели с адаптерами.
