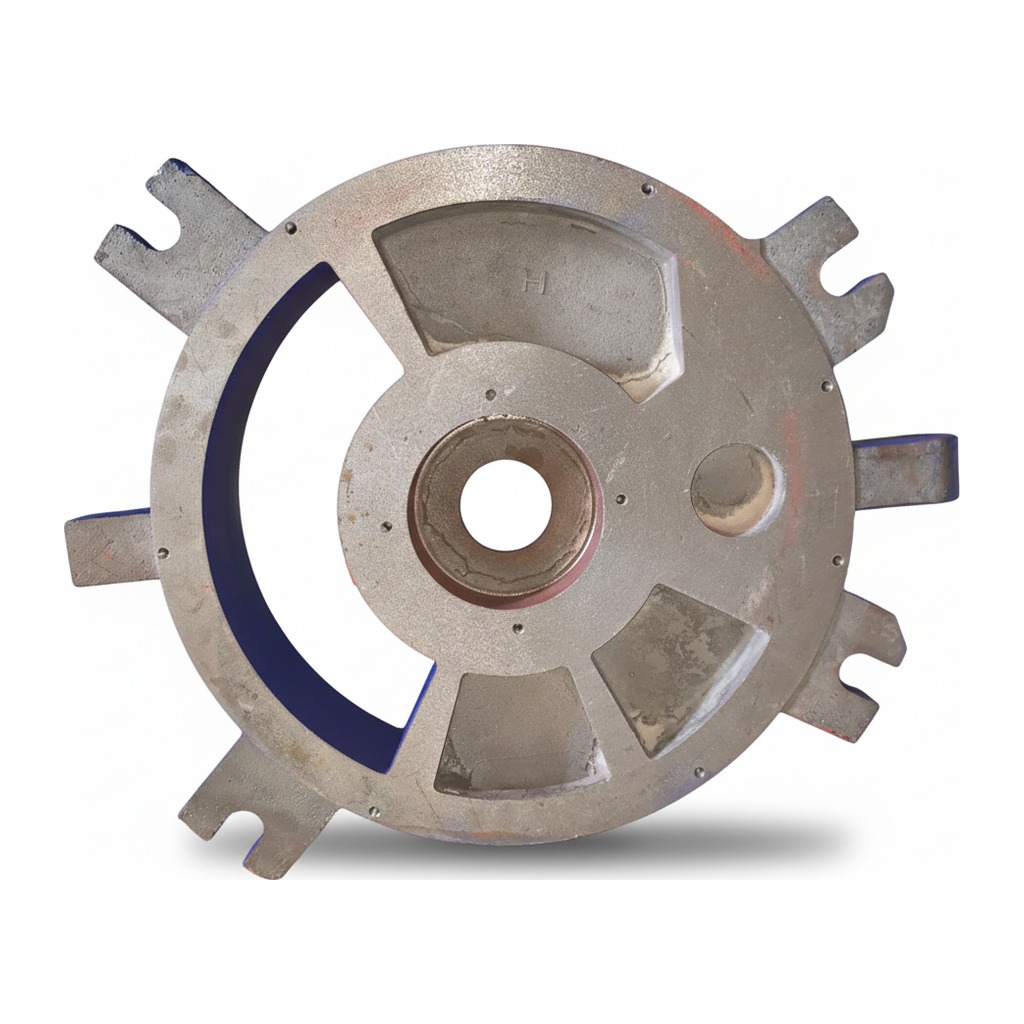

Дозирующая голова АС-3

Голова стоит над дозирующим барабаном. К ней крепится верхняя уплотнительная плита, которая опирается на барабан соосно с ним, и подключается верхний подвод воздуха. Над головой расположен загрузочный бункер с ситом, мешалкой и пневмовибратором. Четыре стяжные стойки входят в прорези головы и прижимают плиты к барабану.

Как открыть барабан

1. Отсоедините магистраль пневмовибратора — разомкните быстроразъёмное соединение.
2. Снимите сито и мешалку, открутите стопорные винты внизу бункера и снимите бункер.
3. Отсоедините верхний подвод воздуха от головы, ослабьте и откиньте стяжные стойки.
4. Немного приподнимите голову и опрокиньте её на направляющую стойку.

При сборке проверьте, что верхняя плита надёжно закреплена на голове. Стяжные стойки вставьте в прорези и затяните от руки до упора. Окончательный прижим настраивают на включённой установке при 3 атм на манометре, до загрузки смеси. Перед транспортировкой затяните стойки от руки и убедитесь, что голова закреплена.

В исполнении АС-3 с частотным регулятором (РЭ 2019 г.) голову перед осмотром барабана снимают целиком.

Данные — по руководству по эксплуатации АС-3 (2020 г.).

Головы других моделей — в разделе «Дозирующие головы для торкрет». Цена и срок поставки — по запросу.
