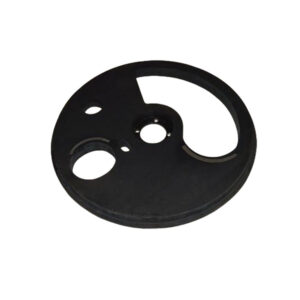

Плита уплотнительная для установки сухого торкретирования АС-1

Плита стоит между дозирующей головкой и дозирующим барабаном АС-1 и прижимается к барабану стяжными болтами. Это расходная деталь: она изнашивается при нормальной работе.

Диагностика

• Не реже раза в смену проверяйте плиту на царапины, сколы и выработку глубже 1 мм. Изношенную плиту выдают повышенное пылеобразование и прорыв сжатого воздуха в бункер, который не устраняется подтяжкой болтов.
• Круглые раковины диаметром до 1 мм на поверхности новой плиты, не связанные с механическим износом, допускаются и на работу не влияют.

Перешлифовка

Плиту шлифуют на оправке. Её изготавливают по чертежу из РЭ (УТМ-18.01.00.СБ, сталь Ст3пс по ГОСТ 380-2005) или запрашивают у производителя установки. По опыту, приведённому в РЭ, плиту можно шлифовать до 5 раз.

1. Очистите соприкасающиеся поверхности и уложите плиту на оправку, совместив винтовые отверстия.
2. Установите винты М8×16 и затяните их. Плита должна прилегать к оправке всей плоскостью, при необходимости выполните рихтовку.
3. Установите плиту с оправкой на плоскошлифовальный станок и шлифуйте до полного выравнивания поверхности, снимая верхний слой.
4. Выкрутите винты и снимите плиту с оправки.

Перед монтажом покройте плиту и барабан тонким слоем Литола-24.

Данные — по руководству по эксплуатации АС-1 (2019 г.), раздел «Обслуживание» и приложение 9.

Другие детали — в разделе «Запчасти для торкрет машины АС-1». Цена и срок поставки — по запросу.
