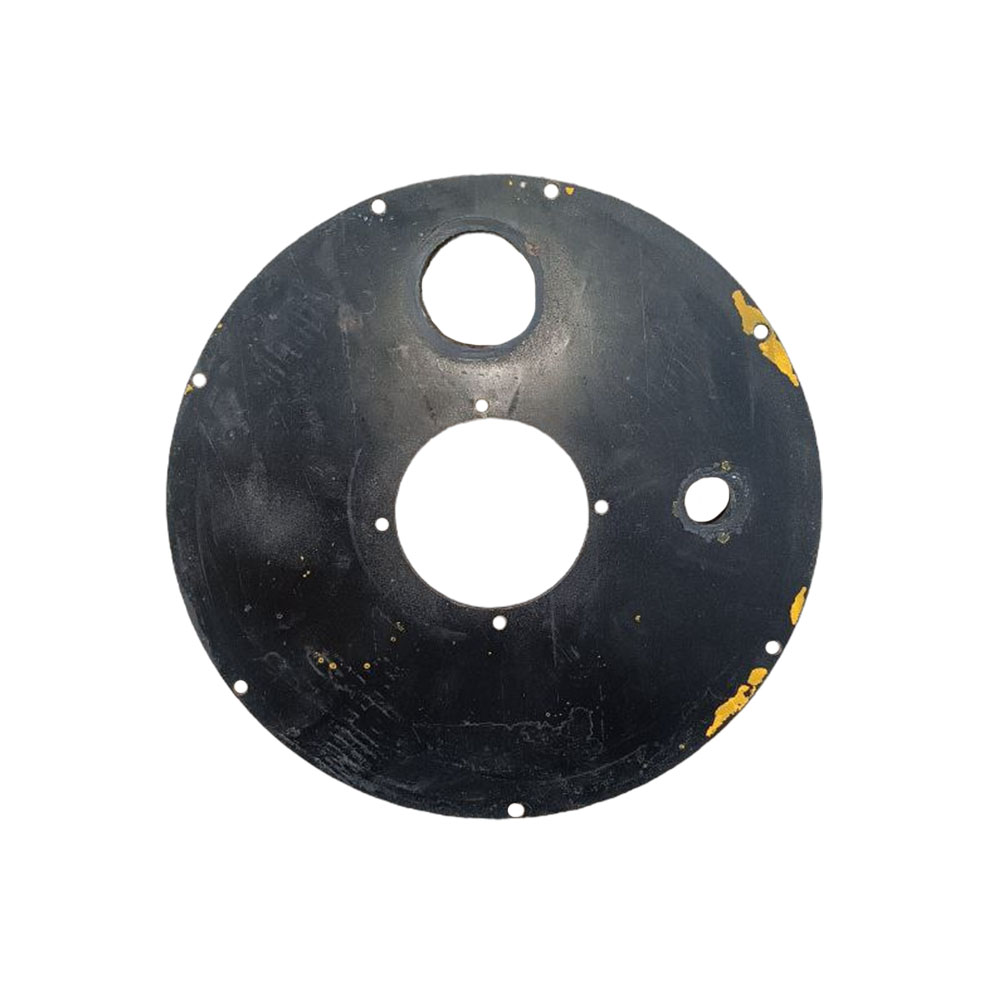

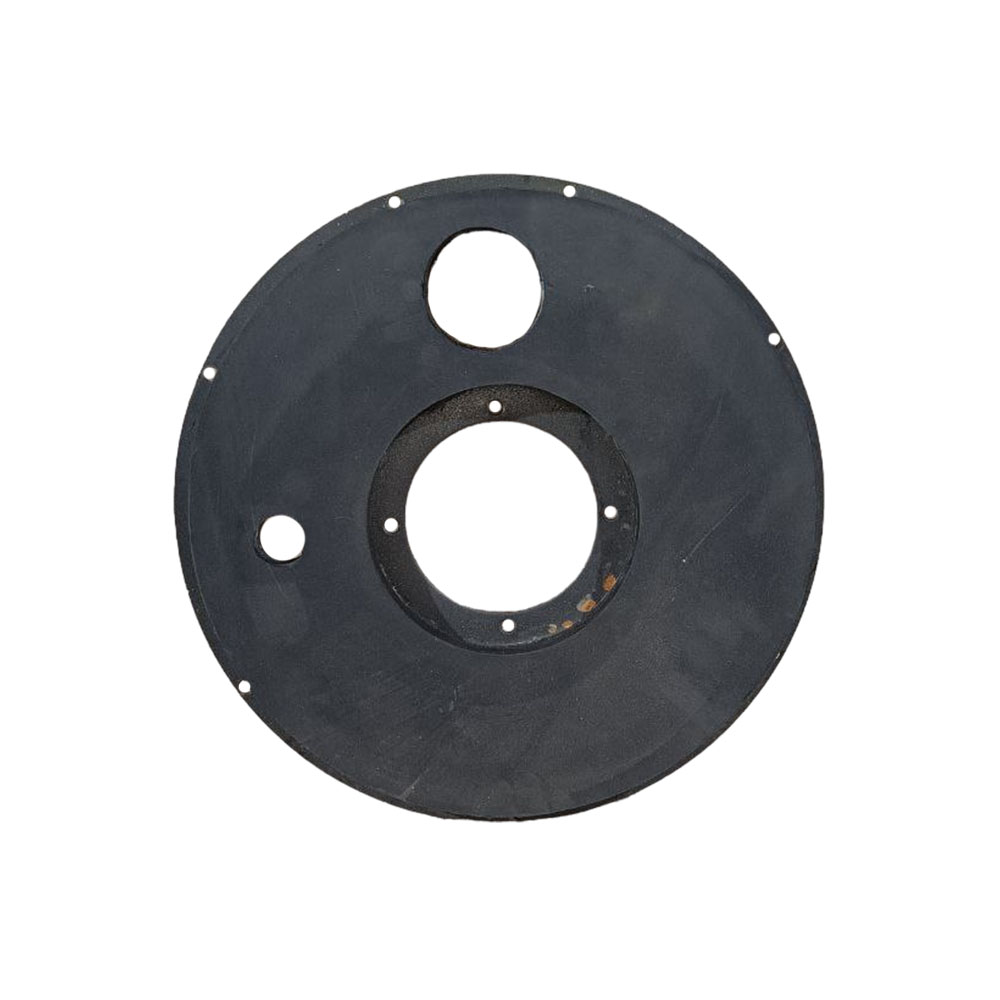

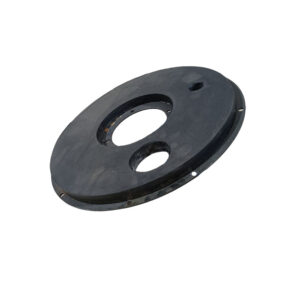

Плита уплотнительная нижняя АС-3

Нижняя плита закреплена на плите-основании над редуктором. Соосно с ней стоит дозирующий барабан, сверху его закрывает верхняя плита на дозирующей головке.

Как добраться до нижней плиты

1. Отсоедините магистраль пневмовибратора.
2. Снимите сито, мешалку и загрузочный бункер, открутив стопорные винты внизу бункера.
3. Отсоедините верхний подвод воздуха от дозирующей головки, ослабьте и откиньте стяжные стойки.
4. Приподнимите головку и опрокиньте её на стойку.
5. Снимите дозирующий барабан с накладками.

Что проверить

• Поверхность плиты: чистая, без царапин и раковин. Выработка глубже 2 мм — перешлифовка.
• Крепление нижней плиты к плите-основанию.
• Защитные вкладыши в ячейках барабана: разрывов быть не должно.
• Перед сборкой — тонкий слой Литола-24 на контактных поверхностях плит и накладок, силиконовый герметик полосой 8–10 мм на зоны без резинового уплотнения. У нижней плиты это кольца вокруг двух отверстий.

Данные — по руководству по эксплуатации АС-3, редакция 2020 г.

Другие детали — в разделе «Запчасти для торкрет машины АС-3». Цена и срок поставки — по запросу.
