Торкрет установка АС-4

АС-4 — установка для торкретирования мокрым методом и штукатурных работ. В отличие от роторных машин с дозирующим барабаном, это напорный резервуар 150 л с перемешивающим устройством. Раствор готовят в резервуаре или загружают готовым, затем сжатый воздух выдавливает его в смеситель и транспортирует по материальному рукаву к соплу.

Назначение

По РЭ установка готовит и подаёт к месту укладки цементно-песчаные растворы подвижностью не ниже 8 см (Пк3) по ГОСТ 5802-86 и бетоны подвижностью не ниже 10 см (П3) с фракцией до 16 мм, а также принимает и подаёт готовые растворы той же или большей подвижности. Типовые работы — гидроизоляция, защита конструкций от агрессивных сред, восстановление поверхностного слоя бетона и защитного слоя железобетона, заделка раковин, трещин, отверстий и сколов. Состав торкрет-массы и технологию работ определяет проектная или специализированная организация.

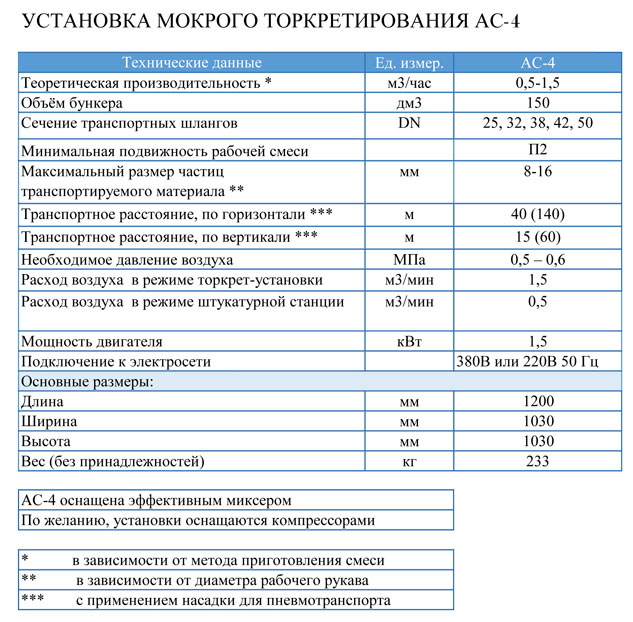

Технические характеристики

• Теоретическая производительность* — 0,5–1,5 м³/ч.
• Объём рабочей ёмкости — 150 л.
• Минимальная подвижность смеси — П3 (Пк3).
• Дальность подачи по горизонтали — 40 м, с насадкой пневмотранспорта — 140 м; по вертикали — 15 и 60 м.
• Давление воздуха на входе — 0,5–0,6 МПа.
• Расход воздуха при подаче на 40 м по горизонтали — 1,5 м³/мин при торкретировании, 0,5 м³/мин при штукатурке.
• Электродвигатель — 1,1 кВт, сеть 3×380 В, 50 Гц.
• Габариты (Д×Ш×В) — 1200×1030×1030 мм, масса без принадлежностей — 233 кг.
• Рабочая температура — от +5 до +50 °C. Установку можно применять в стандартной среде и в подземных выработках.

* Определена по цементно-песчаной смеси с модулем крупности 1 мм без сопротивления транспортировке. Дальность подачи зависит от состава и влажности смеси, состояния и сечения рукавов.

Устройство

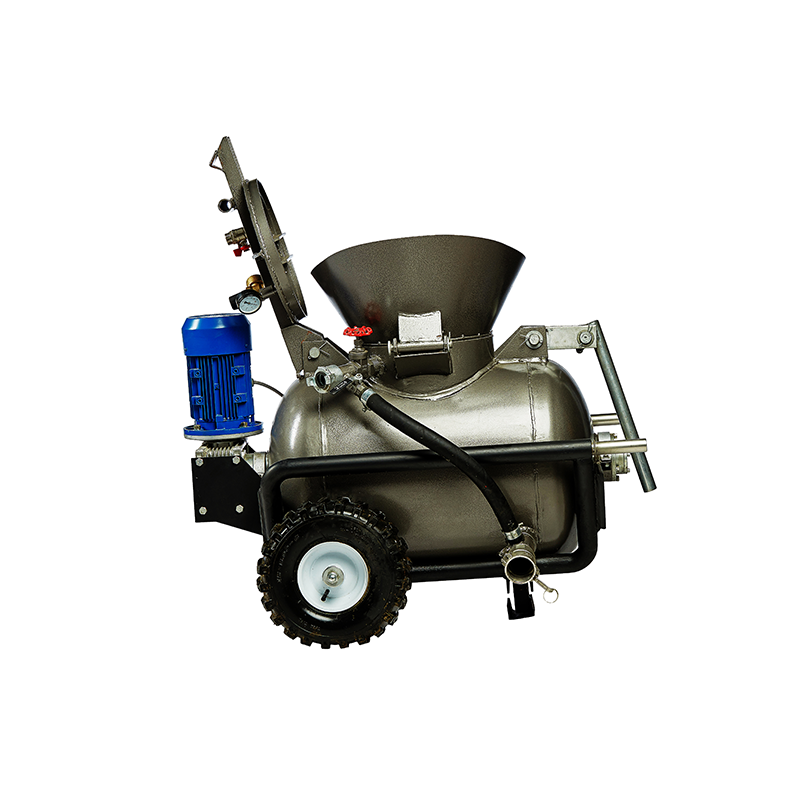

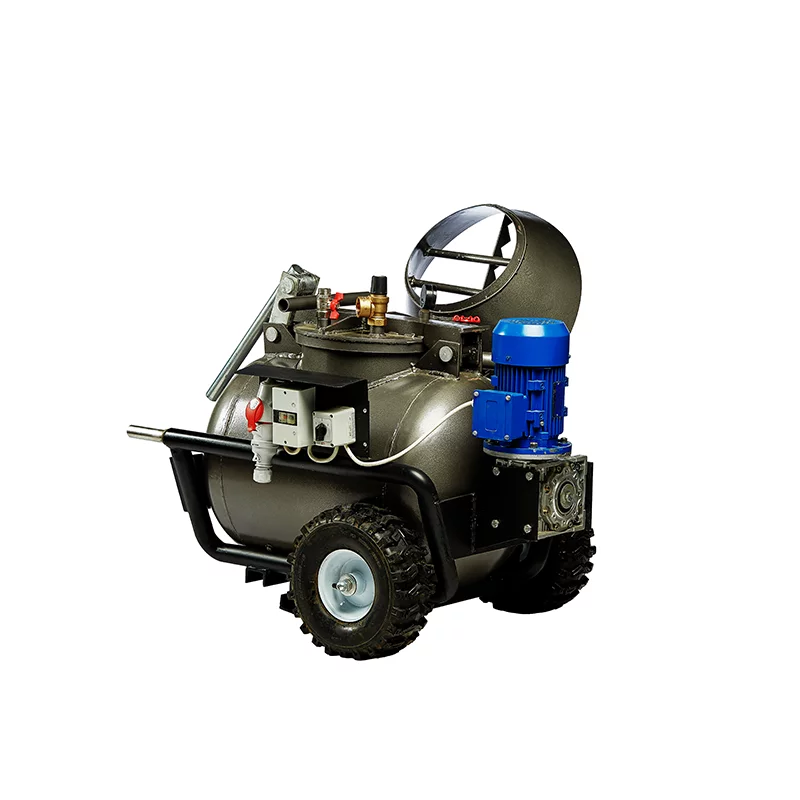

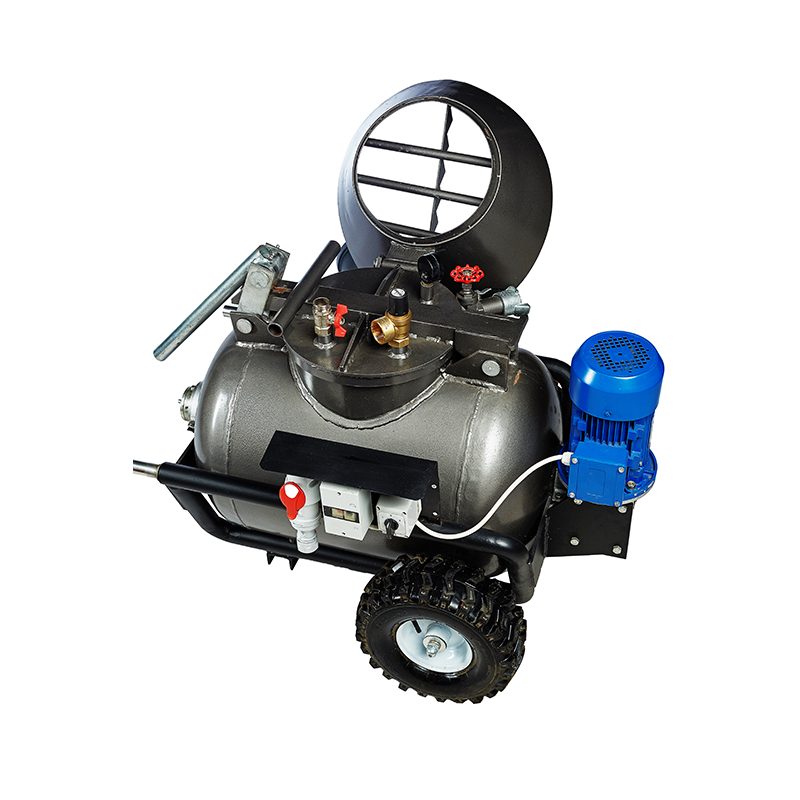

Резервуар цилиндрической формы с эллиптическими днищами стоит на раме с колёсами, телескопическими рукоятками и пятой-упором. Внутри — вал с четырьмя лопастями, его вращает электродвигатель через редуктор, переключатель реверса меняет направление вращения. Низ резервуара защищён от абразивного износа сменной бронёй. Горловина закрывается крышкой с замком, на крышке — кран сброса давления, манометр и предохранительный клапан.

Воздух от компрессора делится на два потока. «Верхний» идёт в резервуар и выдавливает раствор в смеситель. «Нижний» подхватывает порции раствора, которые отрывает лопасть напротив смесителя, и транспортирует их по рукаву.

Рабочий цикл

1. При закрытых кранах воздуха откройте кран сброса давления и крышку, поставьте воронку.
2. Включите вал на перемешивание и загрузите готовый раствор или, если готовите раствор на месте, воду, заполнитель и вяжущее — в этом порядке.
3. Закройте крышку, переключите реверс, откройте «нижний» воздух, затем наполовину «верхний».
4. Держите давление, при котором раствор идёт ровно. При быстром росте до 0,5 МПа прикройте «верхний» кран.
5. Когда давление в резервуаре упадёт до 0,1 МПа, закройте краны, сбросьте давление и только потом откройте крышку.

Режим работы — повторно-кратковременный. Загрузка — не более 80 л при подвижности Пк3 и не более 120 л при Пк4 и выше. Заполнитель — только просеянный: крупные фракции и посторонние предметы ломают пластины лопастей.

Комплект поставки

По РЭ вместе с установкой может поставляться материальный рукав нужной длины и сечения и соплодержатель — корпус с соплом. Состав комплекта согласуйте при заказе.

Что нужно на площадке

• Компрессор или пневмосеть: давление на входе 0,5–0,6 МПа, производительность не менее 1,5 м³/мин. Воздушный рукав — Ду 32 или Ду 25.
• Электроснабжение 3×380 В, 50 Гц мощностью не менее 1,5 кВт, подключение через устройство защитного отключения. Установку заземляют.
• Техническая вода и бесперебойная подача компонентов смеси.
• Площадка с наклоном установки не более 10° вдоль и поперёк. Рукав у места подсоединения уложите на возвышение 0,5 м.
• Спецодежда и защитные очки для персонала, защитный щиток для торкретировщика, освещение рабочей зоны.

Ограничения и требования безопасности

• Резервуар — сосуд под давлением. Владелец ставит его на учёт в книге учёта и освидетельствования сосудов, освидетельствование — не реже раза в год, проверка предохранительного клапана — не реже раза в 6 месяцев.
• К работе допускаются лица не моложе 18 лет, прошедшие инструктаж по обслуживанию сосудов под давлением и имеющие группу по электробезопасности.
• Открывать крышку при избыточном давлении и отсоединять рукава под давлением запрещено.
• Сжатым воздухом можно продувать только материальный рукав, резервуар и соплодержатель промывают водой.

Уход

Перед работой проверяйте лопасти: зазор до стенок резервуара — 20–30 мм, при предельном износе замените манжеты лопастей. Остаточная толщина брони — не менее 2 мм. После работы промойте резервуар и прочистите рукав губчатым пыжом: его вставляют в начало рукава, а не через резервуар.

Срок и условия гарантии уточняйте при заказе. Подбор комплектации, краткосрочная аренда и тестовый выезд — по запросу.

Данные — по руководству по эксплуатации РЭ АС-4, редакция 2019 г.
