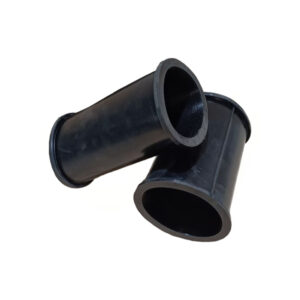

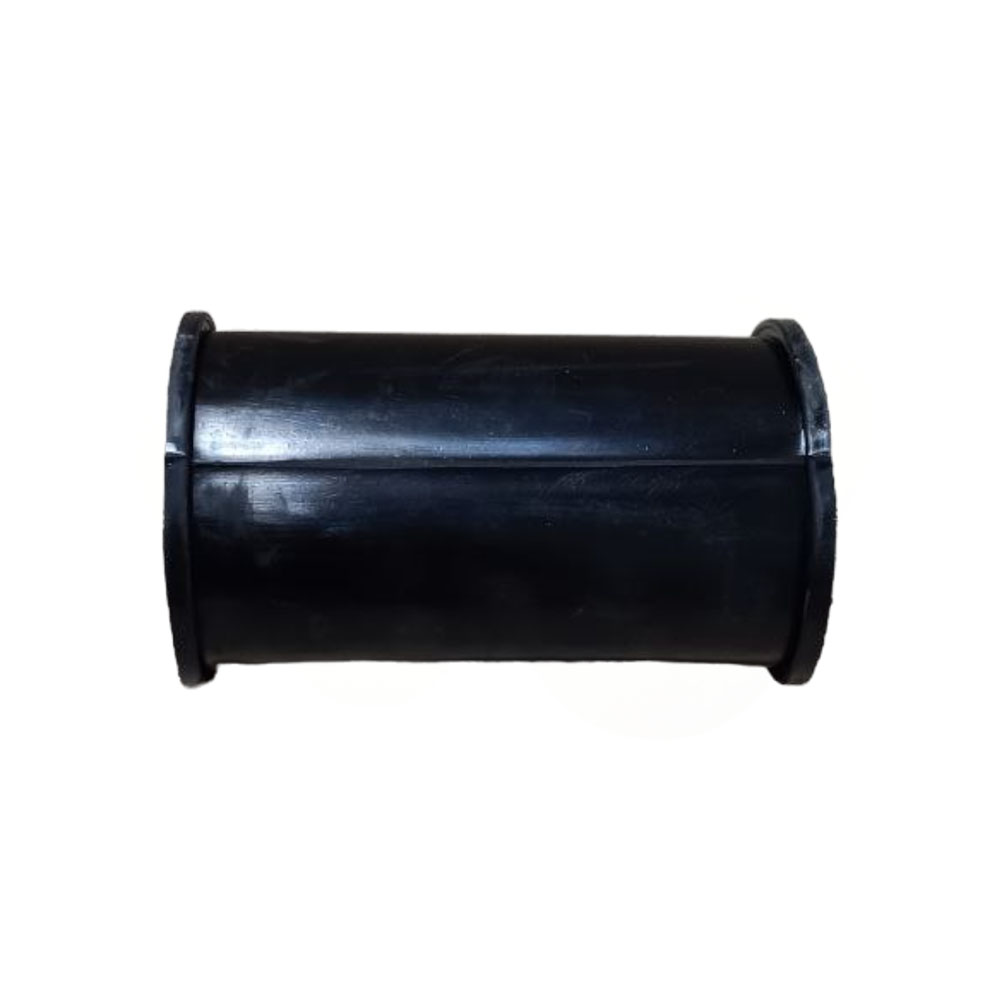

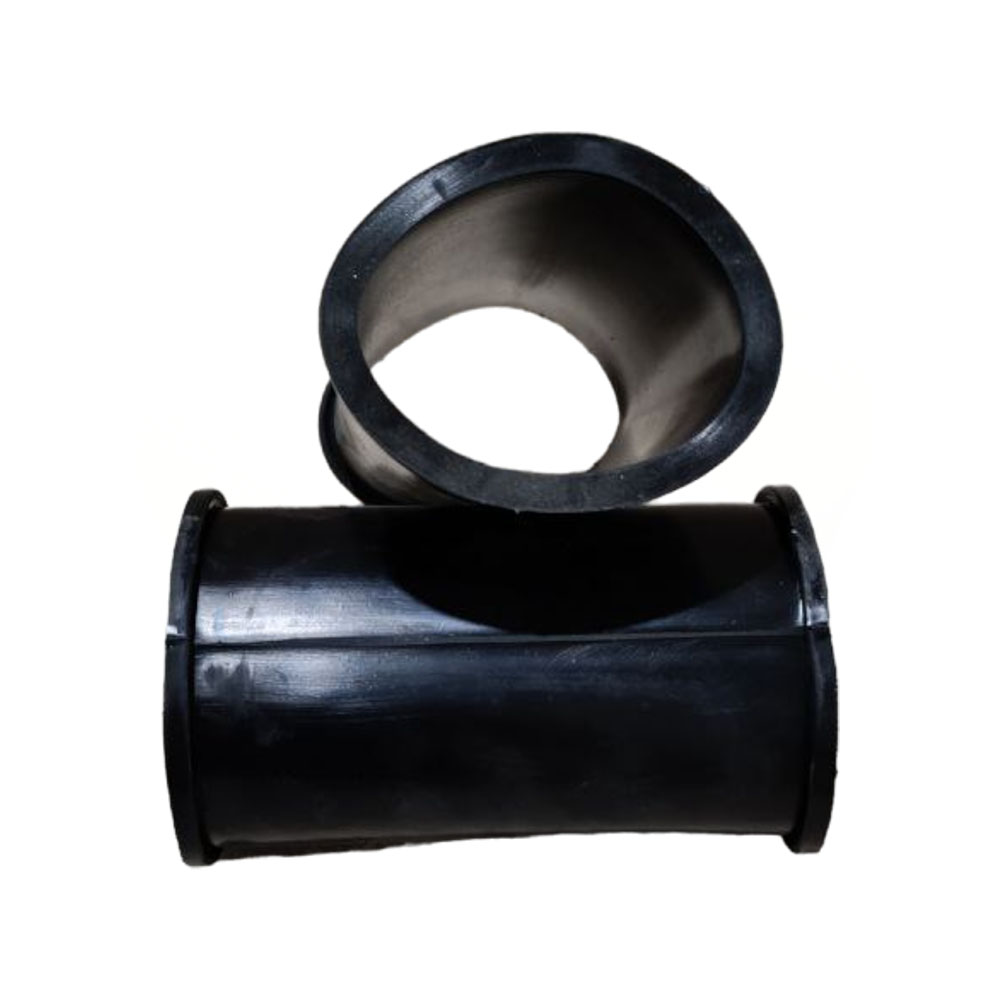

Защитный вкладыш барабана

В АС-3 барабан со стальными накладками вращается между уплотнительными плитами, а его цилиндрические ячейки оснащены защитными вкладышами — на схеме РЭ это позиция 10. Смесь из бункера заполняет ячейки, сжатый воздух выдувает её в выдуватель.

Проверка и замена

1. Снимите сито, мешалку и загрузочный бункер. Отсоедините верхний подвод воздуха, откиньте стяжные стойки и опрокиньте дозирующую голову на направляющую стойку.
2. Снимите дозирующий барабан вместе с накладками.
3. Осмотрите вкладыши: разрывов быть не должно. Повреждённый вкладыш замените.
4. Покройте контактные поверхности плит и накладок тонким слоем Литола-24 и соберите узел в обратном порядке.

Установка АС-3 может комплектоваться запасными вкладышами барабана. В руководствах АС-1 и АС-2 вкладыши барабана не описаны — при заказе назовите модель и исполнение машины.

Данные — по руководству по эксплуатации АС-3 (2020 г.).

Другие запчасти — в разделе «Запчасти для торкрет машины АС-3». Цена и срок поставки — по запросу.
